Les indispensables (et autres) de l’atelier N°4 : je suis plein de vis…


Et oui, évidemment, après s'être soigneusement protégé, après avoir pris des mesures précises, et bien serré les pièces que l'on souhaite travailler, une bonne méthode d'assemblage, solide, précise, réversible, durable et économique s'impose, et là un petit bout de métal de rien du tout peut rendre de grands services, à savoir : la vis.

Ce qu'il y a de terrible, avec ces petites choses, c'est que quoi qu'on fasse, on n'en a jamais assez : pas le bon diamètre, la bonne longueur, le bon matériau, le bon filetage, la bonne tête...

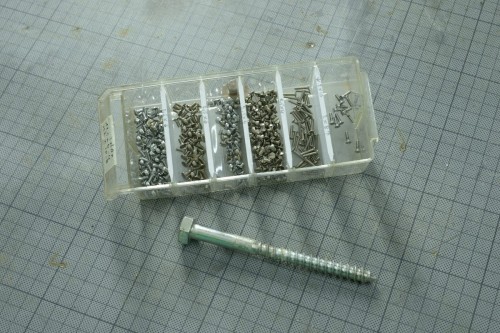

Les plus petites vis qu'il y aie chez moi (rangées) à côté d'un gros tire–fond.

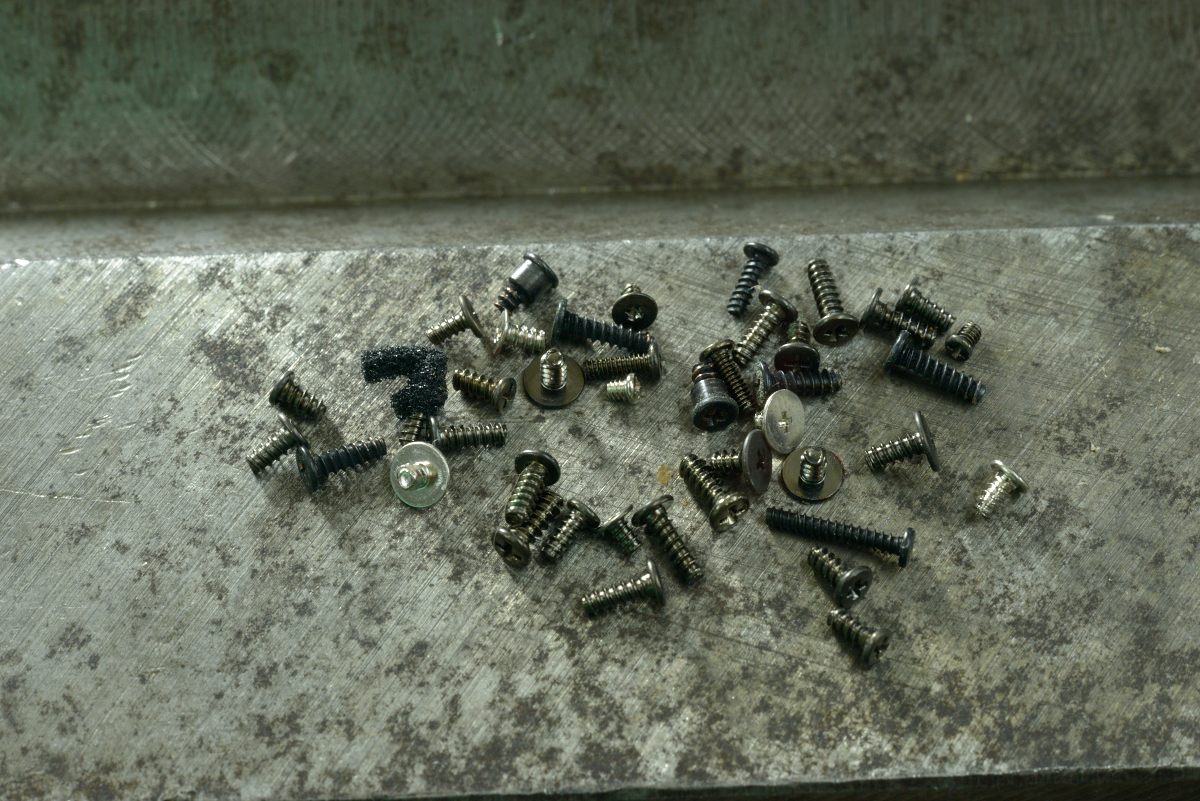

Des plus petites vis (pas rangées) résultat d'une autopsie de Pentax Espio 160.

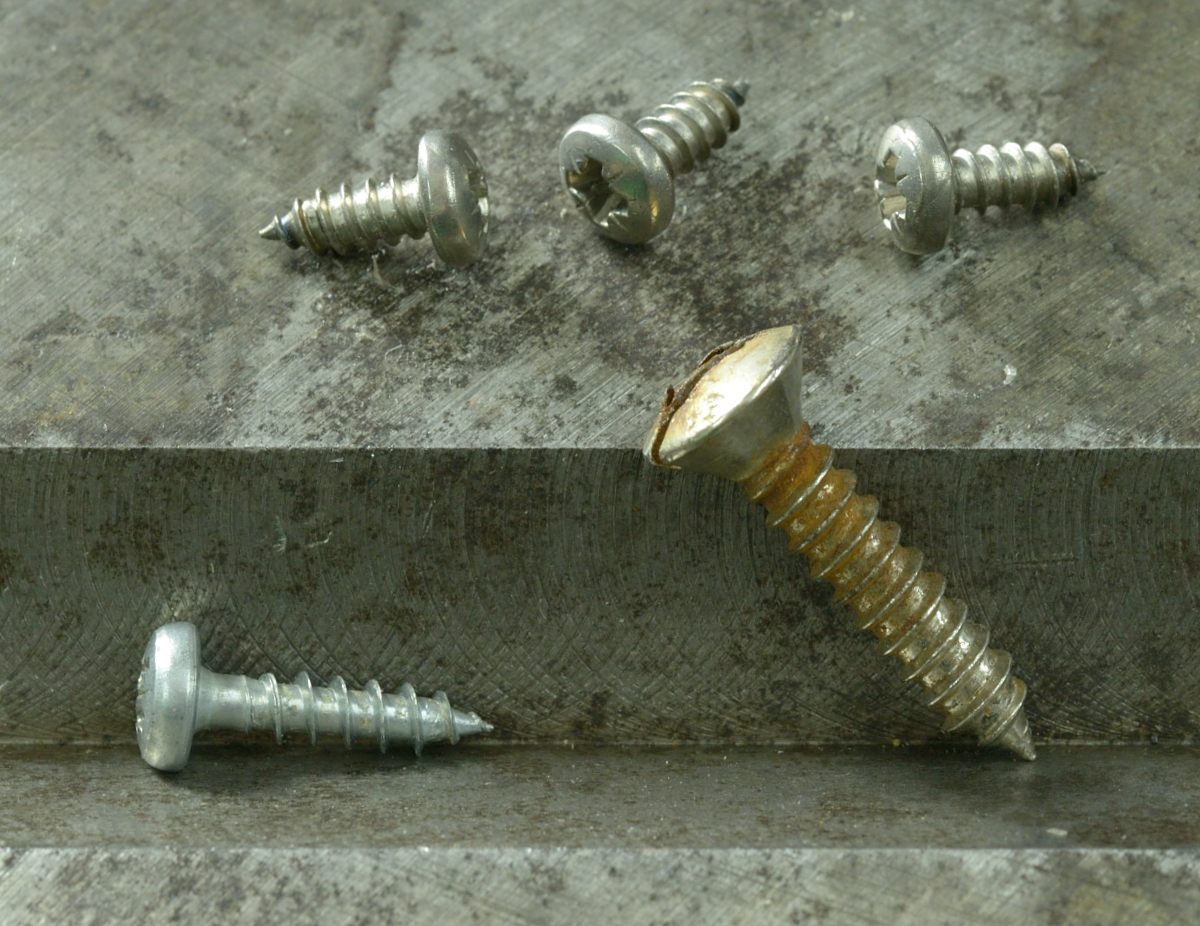

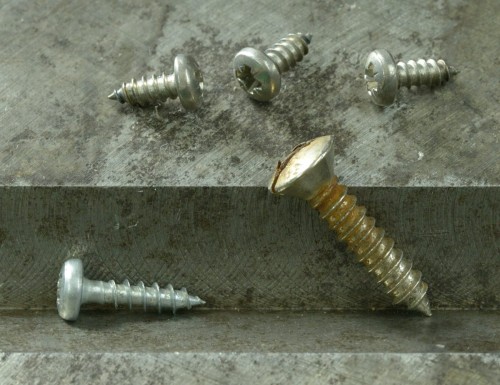

Je ne trie pas les vis de cadavres d'appareils photo récents, la plupart sont des vis de type Parker ou apparentées à de la  vis tôle, un peu coniques et à filet plutôt gros pour leur diamètre, prévues pour être vissées en force dans un trou un poil plus petit que leur diamètre et dans un matériau plutôt fin et pas trop dur (tôle très fine ou plastique ABS la plupart du temps) :

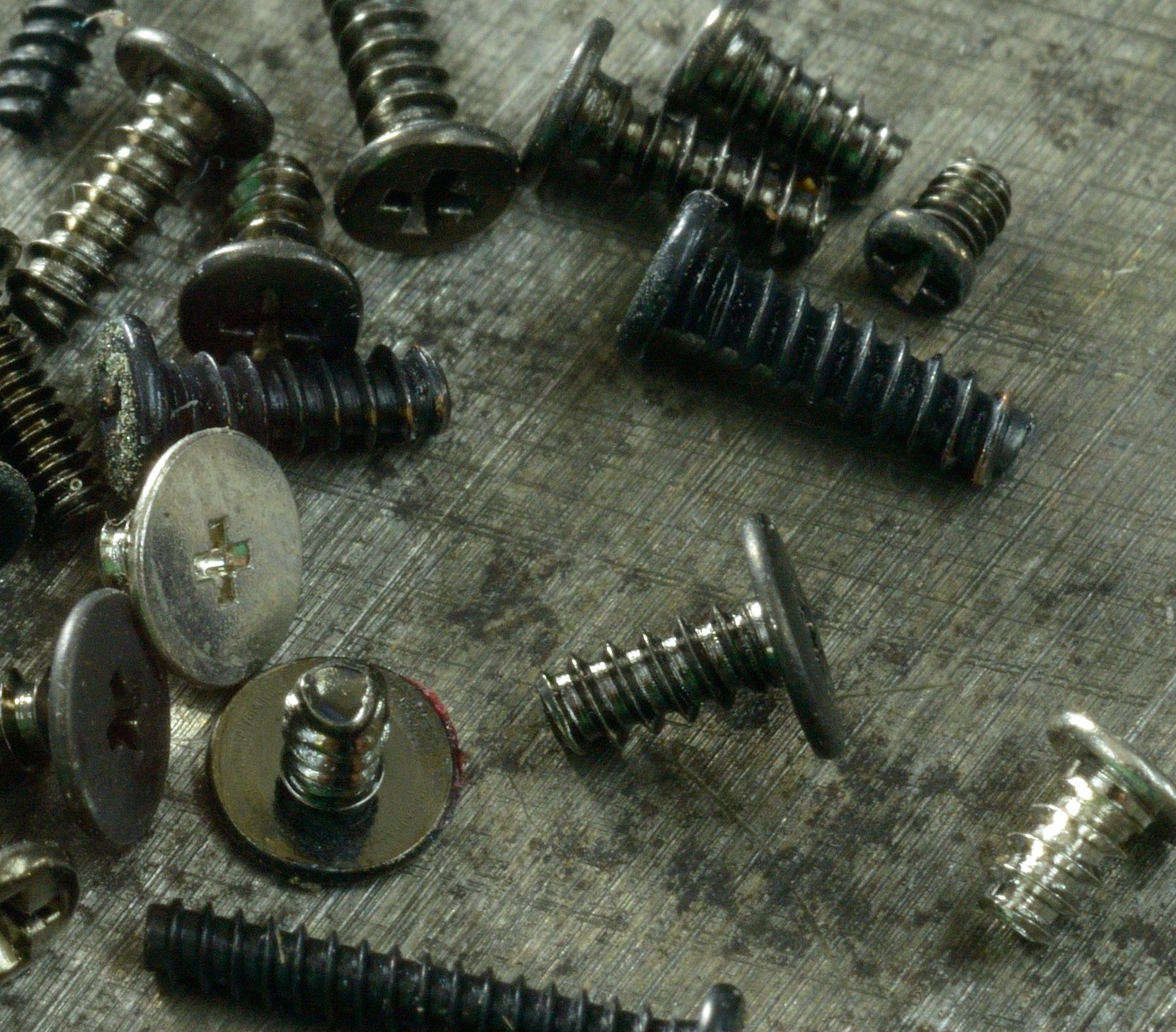

La même photo, recadrée un poil, vous pouvez cliquer pour agrandir, le 3,5/55 Micro–Nikkor n'a pas l'air trop pourri, Ø 16, et brut de capteur d'un D 800 E.

Des

Vis tôle.

de taille normale (les petites font 16 mm de long, j'en utilise très peu, c'est assez bourrin, violent, comme assemblage, mais dans le carton épais (genre tube de rouleau papier jet d'encre), c'est impeccable.

Évidemment, il faut tout un tas de vis bois, plusieurs diamètres (3–3,5–4–4,5–5–6...) et le plus de longueurs possibles, et attention à la qualité...

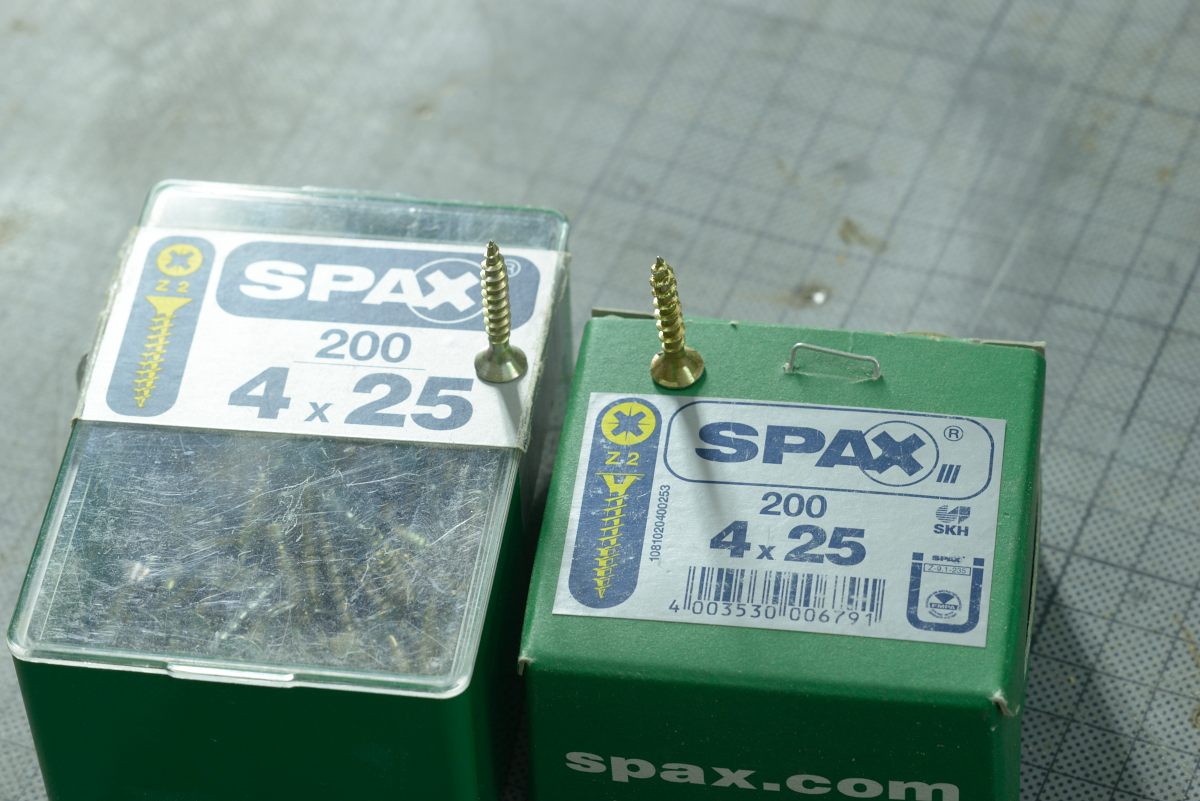

La même marque, la même taille, et deux provenances différentes, à gauche, l'empereur enchanteur (ou un truc comme ça), à droite, Weber métaux.

Une marque sérieuse, deux conditionnements, apparemment, la même chose ?

Regardons de plus près :

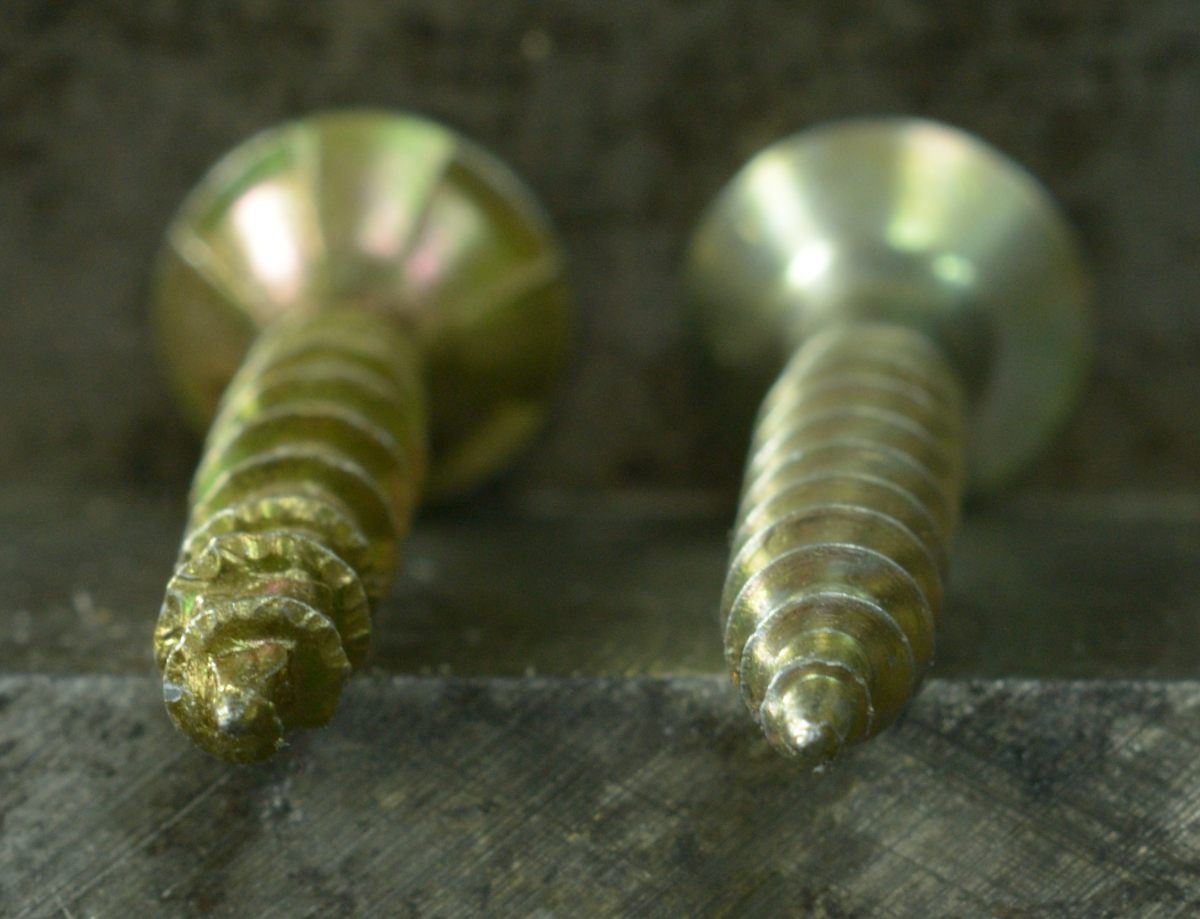

Et là, c'est la vis de chez Weber qui est à gauche.

Elle a l'air barbelée, alors qu'à droite, c'est tout lisse, et je peux vous dire que celle de gauche est autoperçante, et pas du tout celle de droite !

Cherchez l'erreur...

nous prendrait–on pour des pigeons à ce point là ? (d'autant plus que je ne crois pas qu'il y ait une différence de prix significative)

Choisissez bien votre quincaillerie !

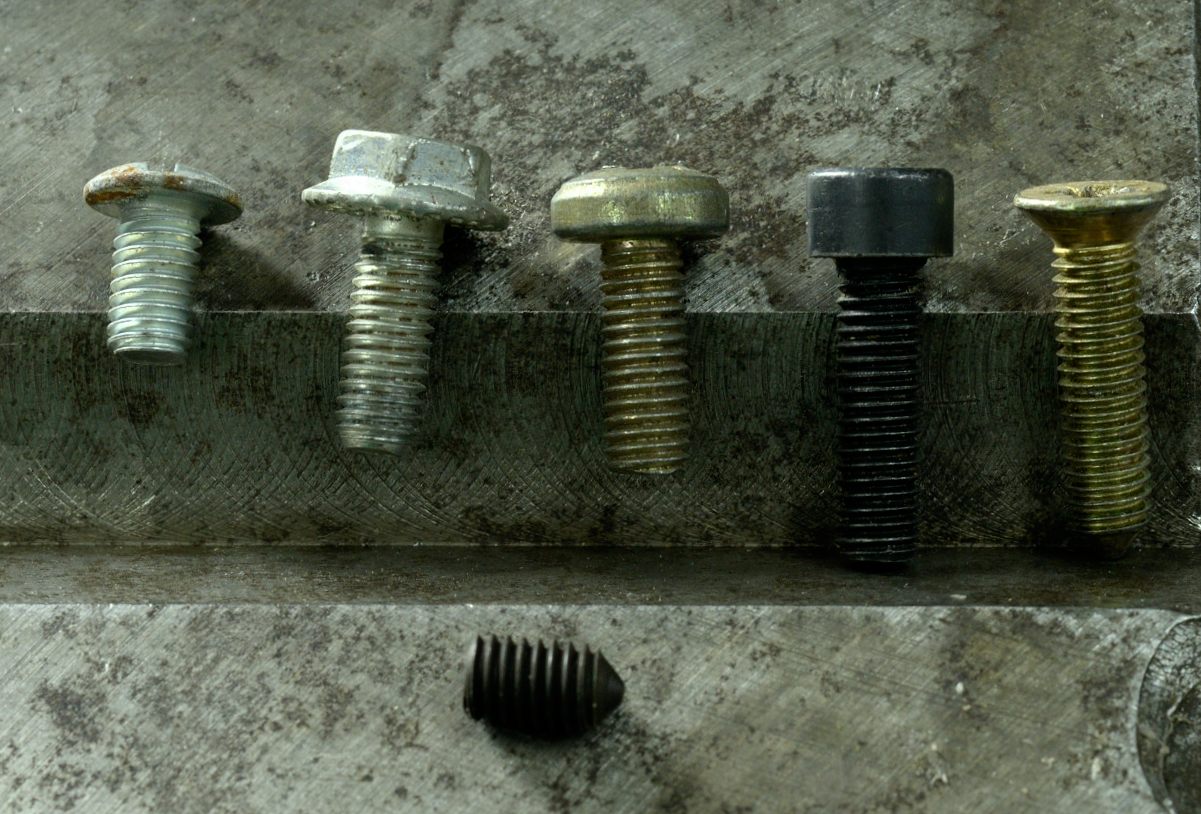

Différentes têtes de vis (et une sans tête).

Bien sûr, la vis reine, c'est la vis métal, une tige filetée bien cylindrique, d'un diamètre métrique de 2 mm, elle s'appellera M 2, et son pas standard, ça sera 40. Chez Wikipedia pour le tableau des filetages et des pas, mais il manquera le diamètre de perçage que l'on trouvera au dos de mon pied à coulisse favori ou dans l'excellent Formulaire pratique à l’usage des mécaniciens et outilleurs.

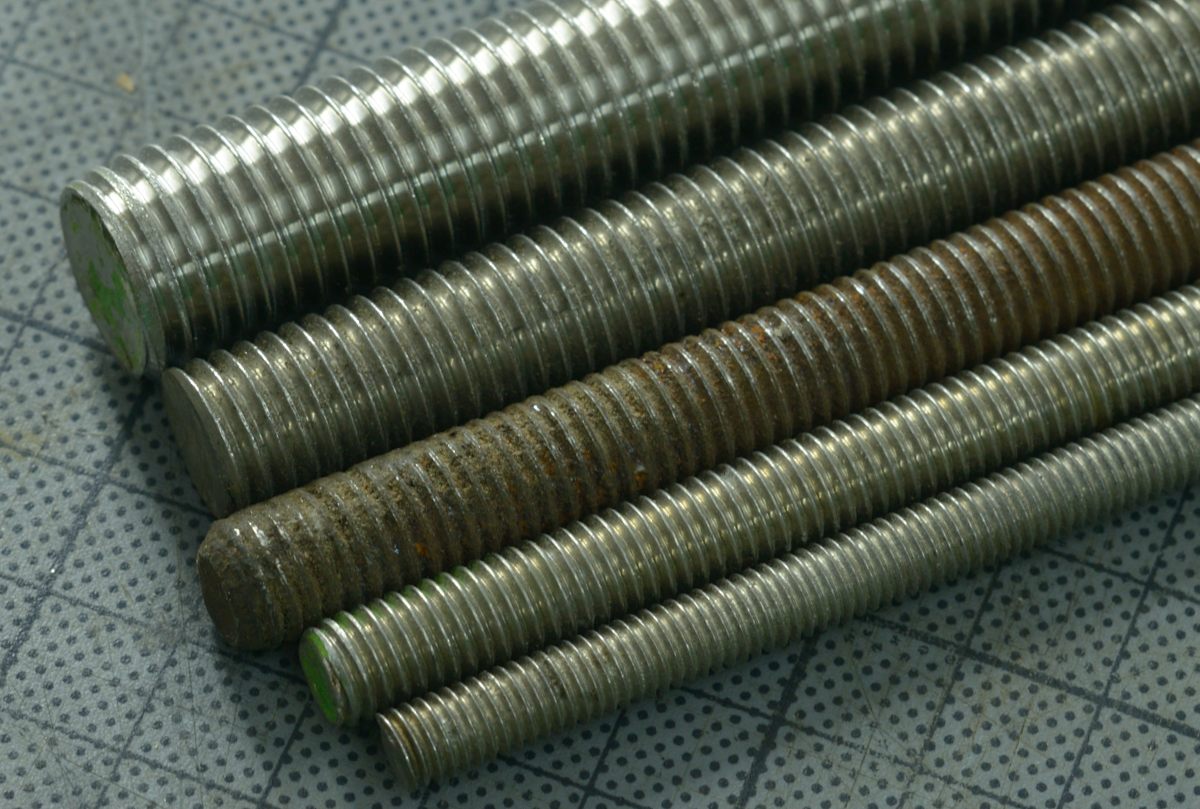

Tiges filetées inoxidables, M 16, M 12, M 10, M 8, M 6 (cherchez l'intruse ;o).

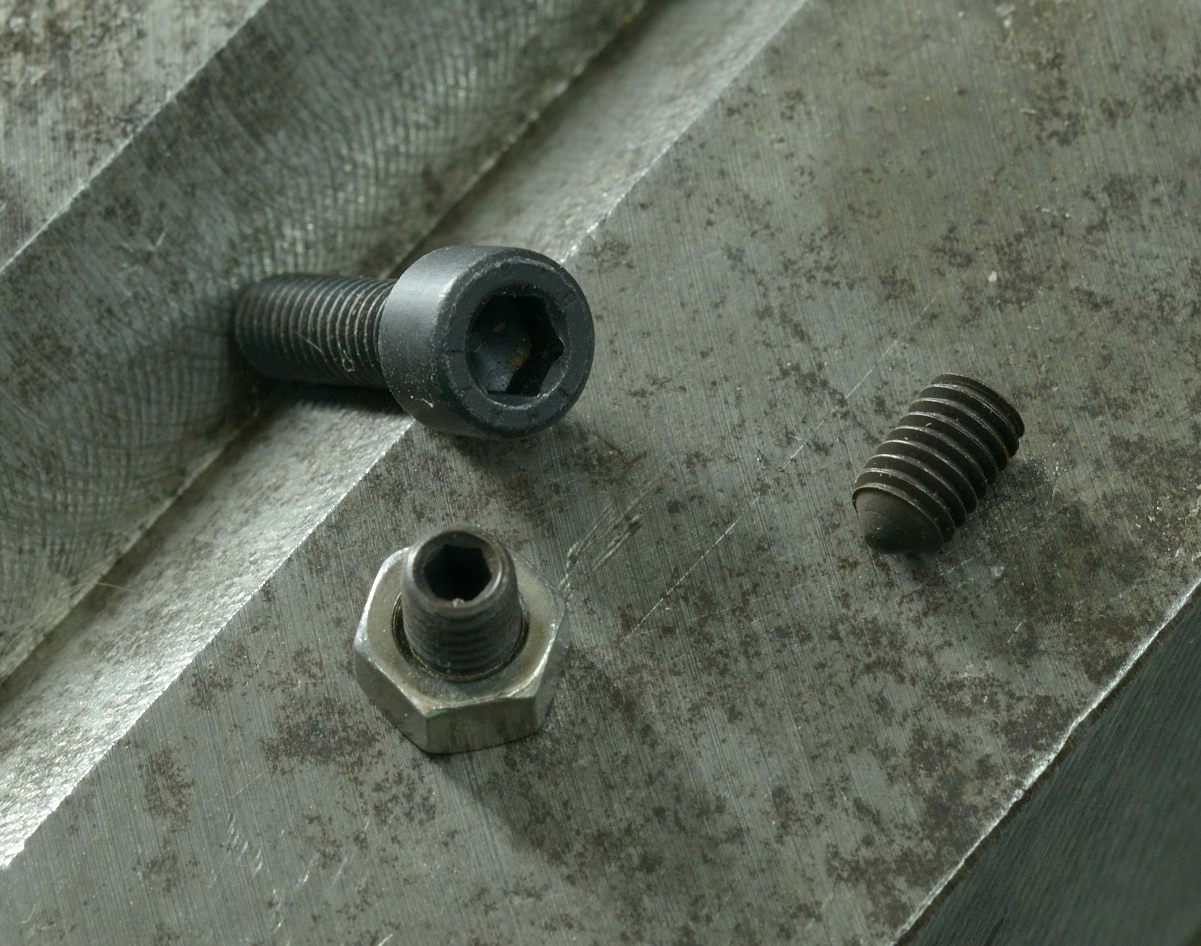

De la BTR (six pans creux) et deux vis sans tête (six pans creux aussi, très utile comme vis de réglage).

J'aime bien la BTR, le couple de serrage avec une clé Allen est assez important.

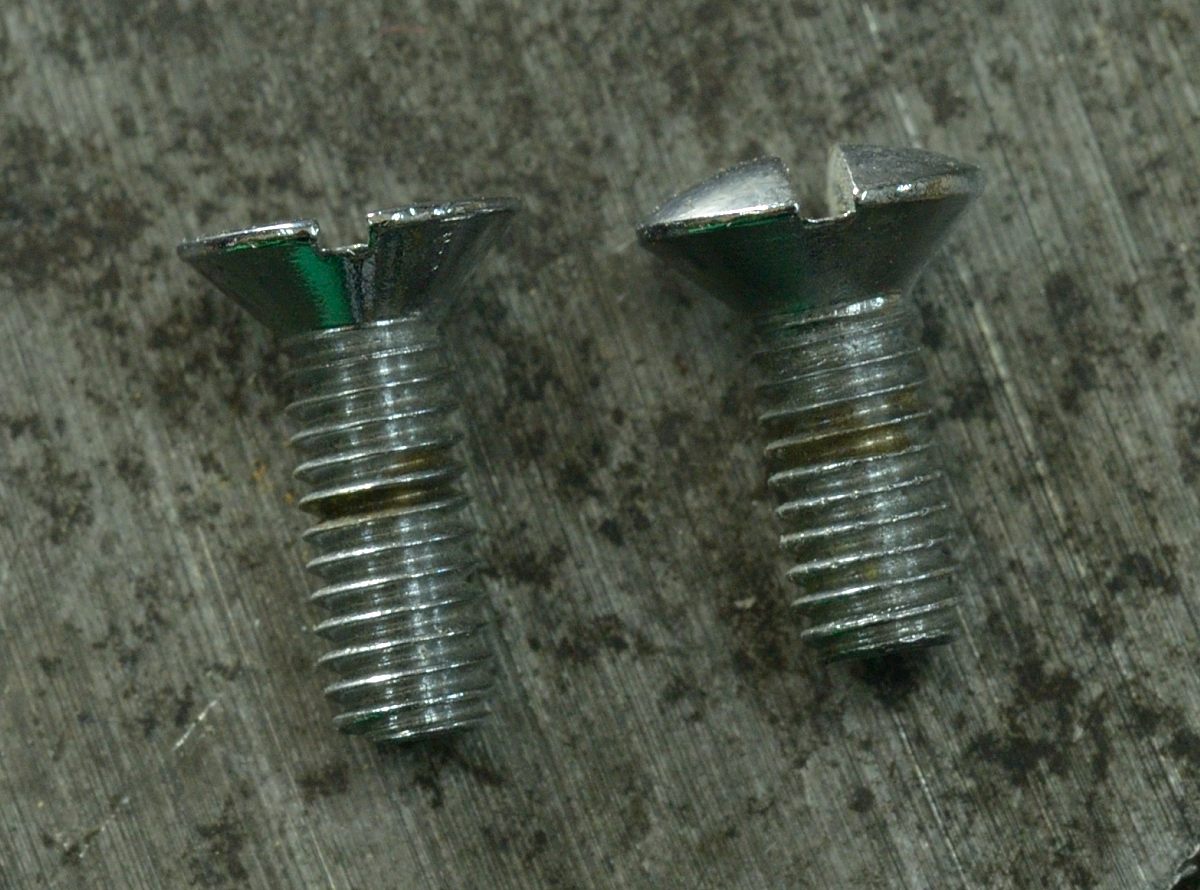

Deux vis inox M4 12 tête fraisée, mais une plate, l'autre tête bombée.

C'est d'un compliqué, ces histoires de têtes !

Mais évidemment, une vis n'est rien sans :

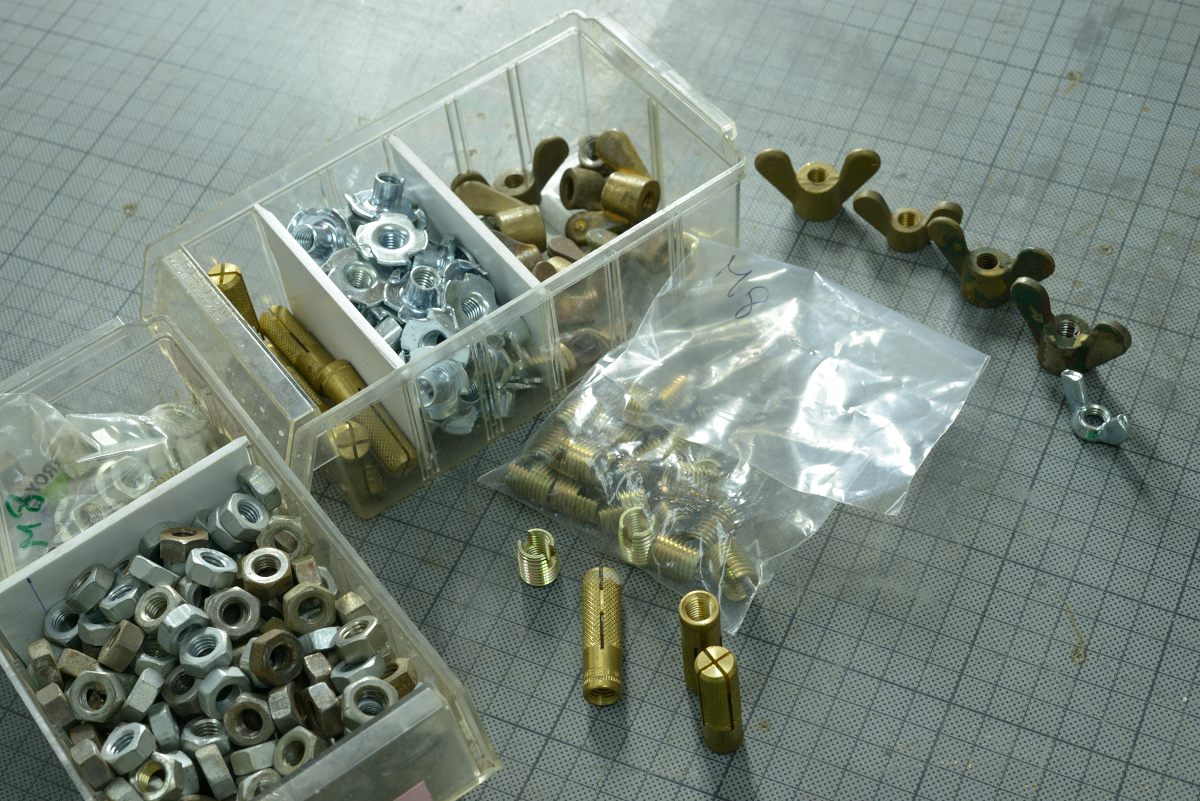

Écrous, papillons, inserts pour bois, pour métal, chevilles weco, ça manque d'écrou borgne.

ou alors, il faut employer les grands moyens,

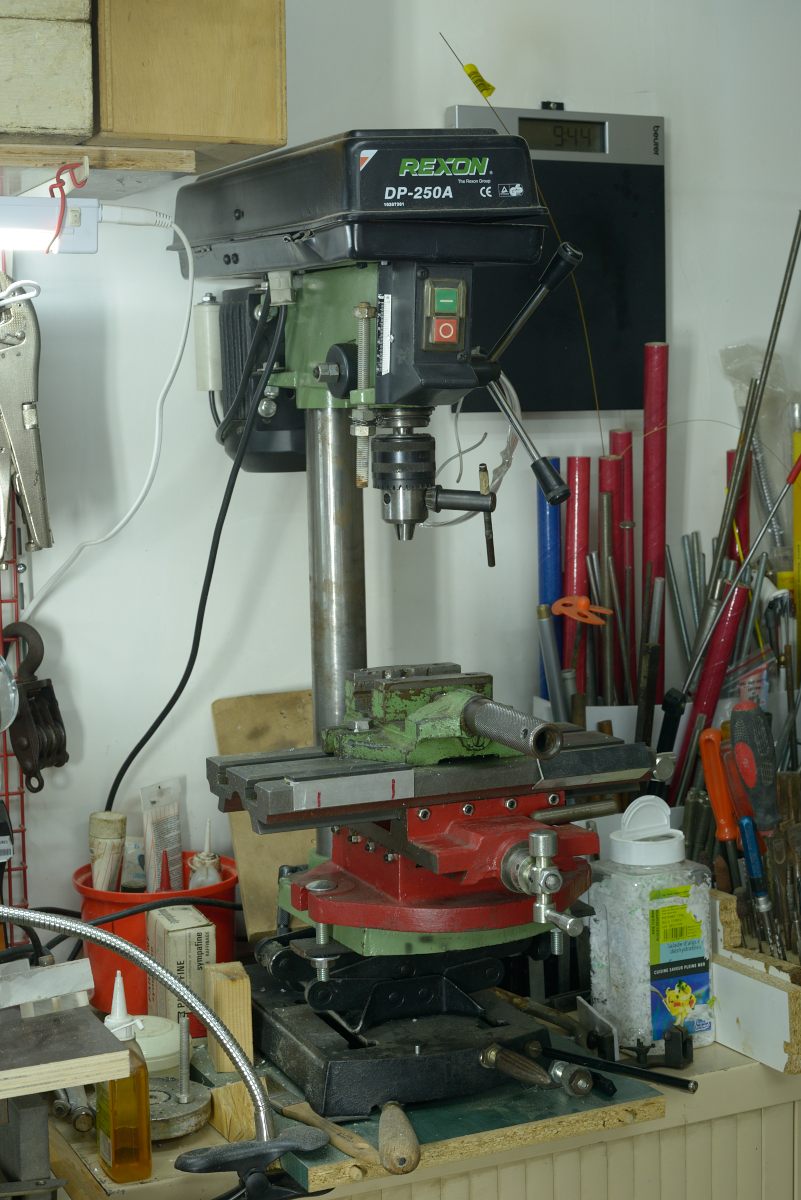

Pour faire du travail propre, ce genre de machin est vraiment indispensable (une perceuse d'établi avec son étau de perceuse, sa table croisée et un cric (pas de crémaillère sur la colonne, avec une trentaine de kilos à monter, ça ne le faisait pas trop).

et là, on peut sans crainte faire ses propres trous là où l'on veux, et les tarauder aussitôt dans le bon diamètre avec un

Assortiment de tarauds.

et aussi

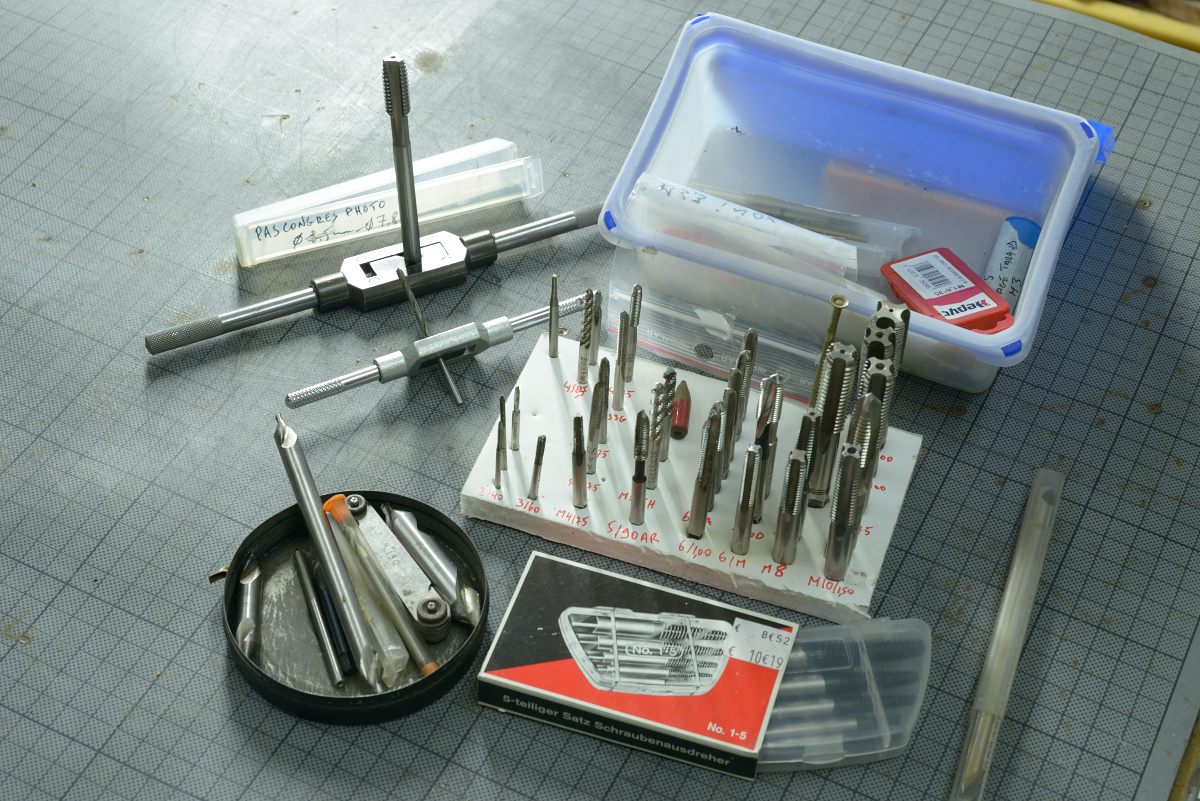

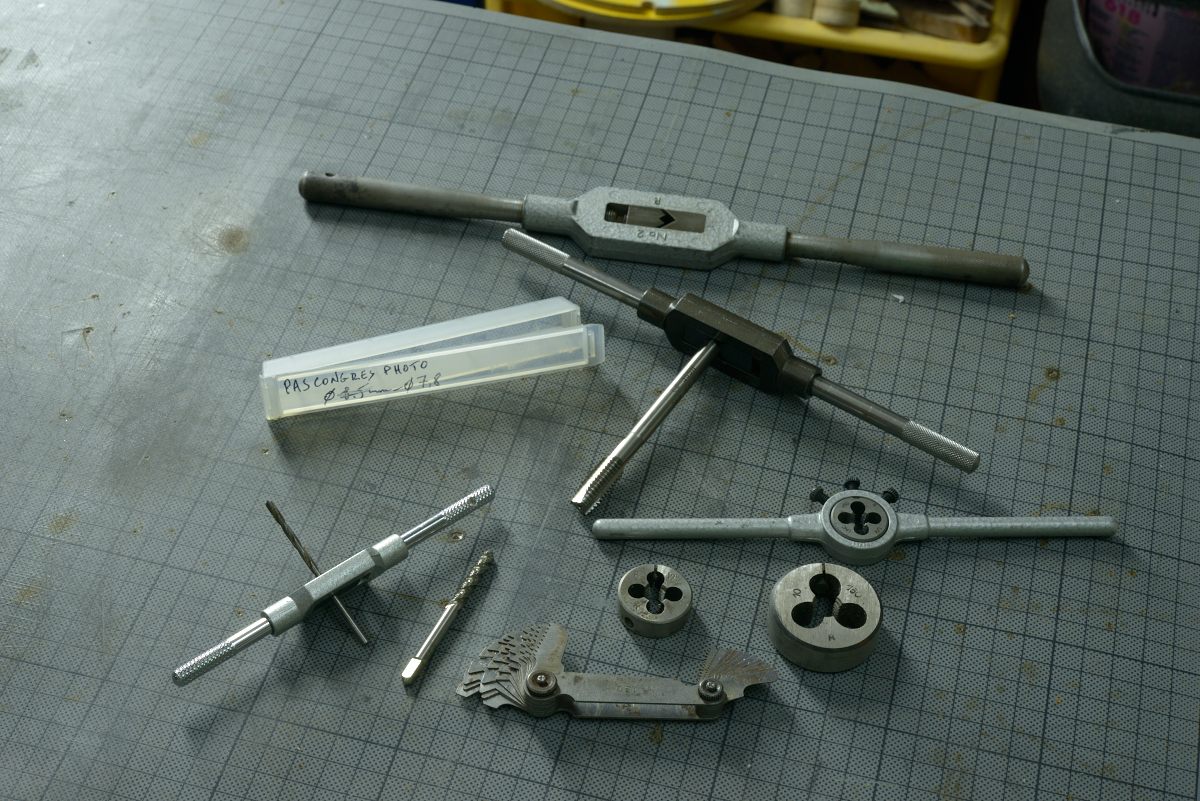

Tarauds, filières et tourne à gauche, avec au premier plan, un gabarit à filières, très pratique pour savoir si c'est bien un pas métrique où une de ces cochonneries en fractions de pouces anglo–étasuniène (non mais franchement, vous imaginez qu'il y a encore des gens, au XXI ième siècle pour penser, mesurer en 1/4 ou 3/8 de pouce ? non mais parce que le magnifique taraud monté au milieu, c'est le « pas congrès » photo, soit un 3/8 de pouce, c'est d'ailleurs après avoir payé un trou taraudé dans ce pas 35 € que je me suis intéressé à ça, le taraud a dû me coûter 25 €).



Pour le centrage du taraud, on utilisera une vielle mèche avec un trou de centrage pour la pointe supérieure du taraud monté sur la perceuse à colonne, la main gauche actionnant le tourne à gauche et la droite mettant un peu de pression, avec cette technique, je ne casse plus mes tarauds.

Évidemment, toutes ces petites vis ne seraient rien sans quelques rondelles :

Il faut moins de rondelles que de vis... mais il en faut quand même un assortiment pour chaque diamètre de vis.

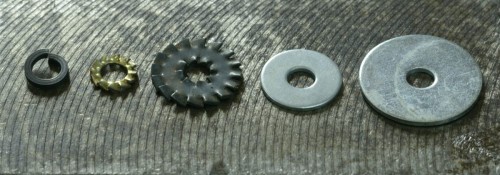

Assortiment de rondelles en Ø 6, de gauche à droite : une Grower, deux rondelles frein à dents, deux rondelles lisses

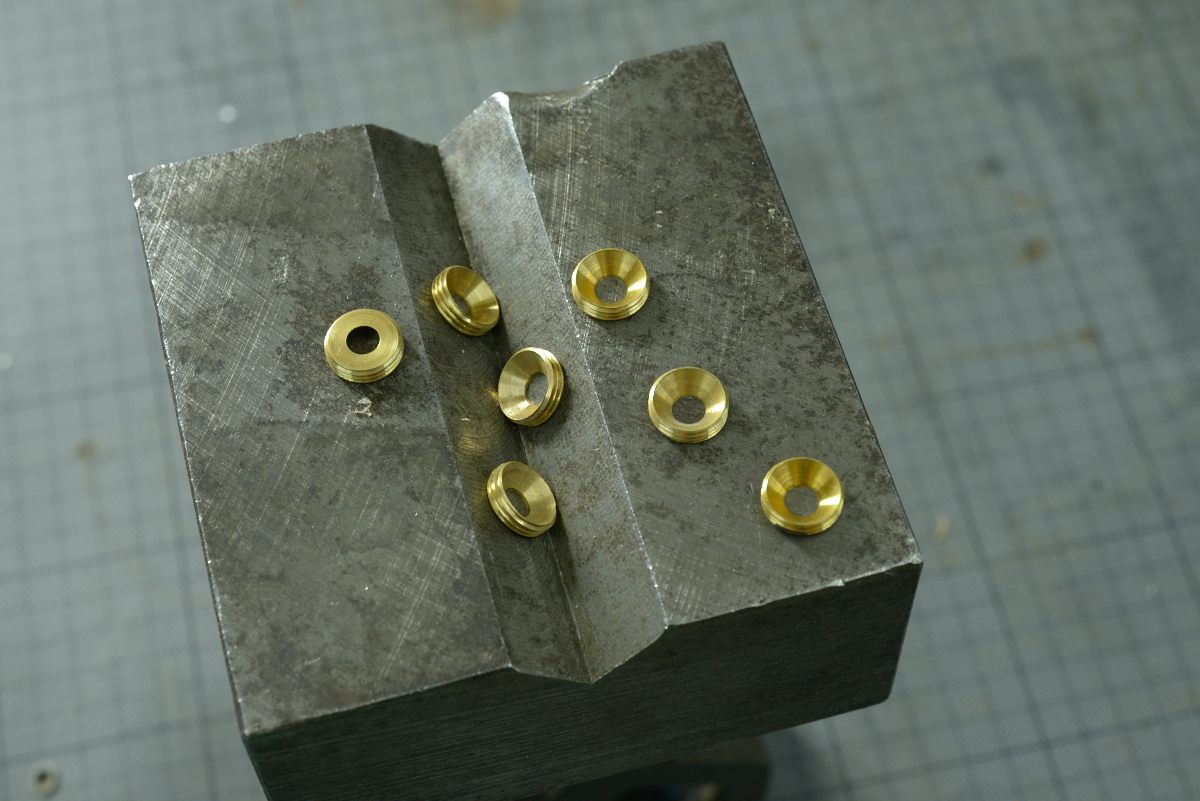

De magnifiques rondelles en laiton fraisées avec filetage en M 14 extérieur, pour venir y mettre un cache vis.

Des vis ne sont rien sans un joli trou, et pour faire un trou, il faut une mèche. On ne perce pas le bois avec une mèche à béton, et le métal, c'est une autre histoire, sans parler des métaux spéciaux  !

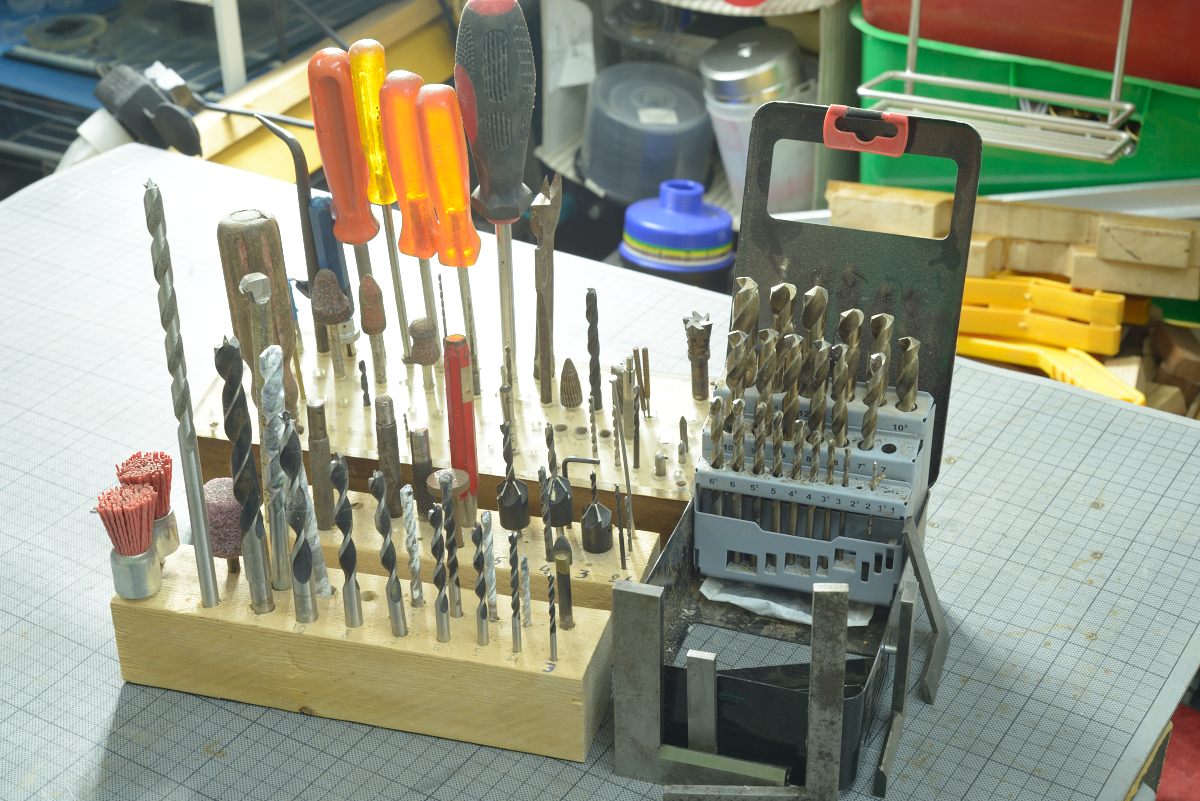

Système de rangement des mèches

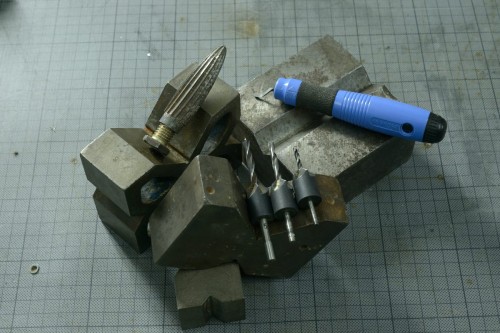

Pour des trous impeccables, à gauche, une fraise, que j'utilise à la main, pour ébavurer, à droite, un ébavureur (formidable outil !), et au centre, trois mèches bois avec leur fraise spéciale empreinte pour vis bois dite "tête fraisée".

Et quand on fait des trous, il faut aussi prévoir de protéger la surface, ou l'étau avec

Des martyrs, dont un pour l'étau de perceuse.

Et les vis, les pauvrettes, ne seraient rien sans

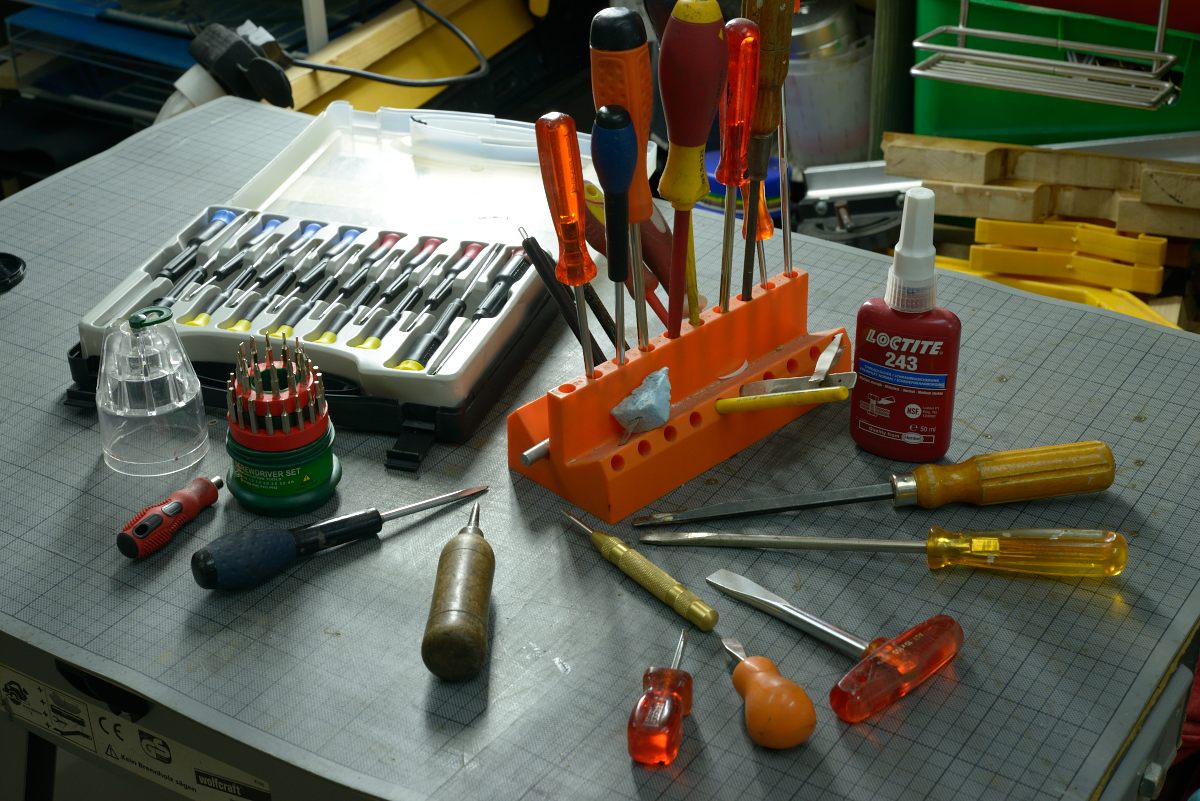

Quelques tournevis.

Et un flacon de frein filet (sorte de colle spéciale pour vis métal, empêche que les vibrations ne desserrent les vis).

Ou forcément,

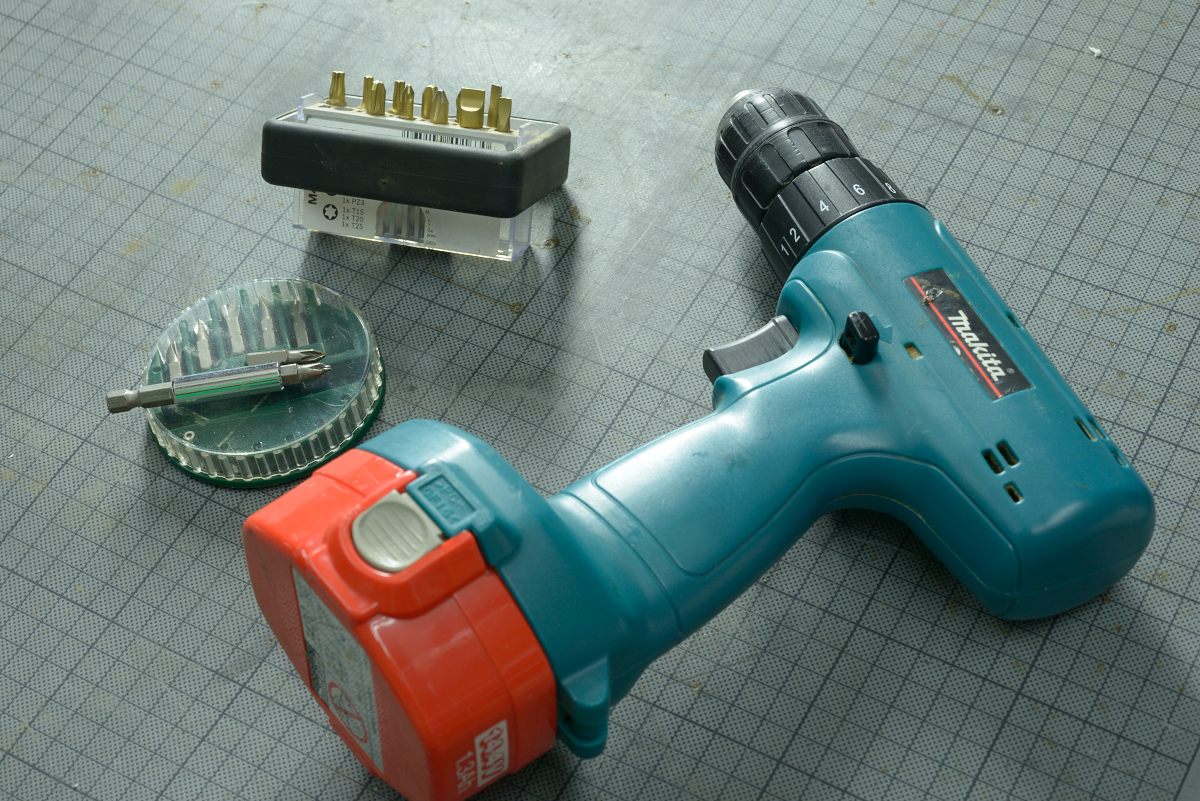

Indispensable, la petite vicieuse, avec le bon embout ;o).

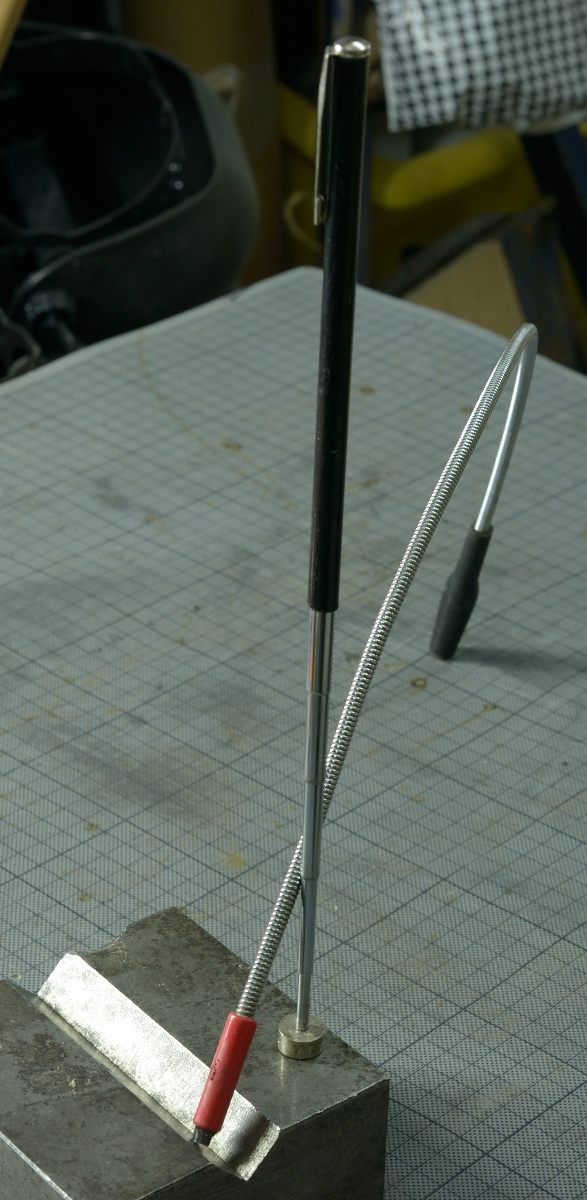

Très pratique, des aimants au bout d'une tige (télescopique ou flexible), pour aller récupérer la petite vis qui vient de rouler là, sous le meuble. Totalement inutiles avec l'inox qui ne s'aimante que très faiblement.

Et aussi, le métal contre le métal, il faut absolument penser à

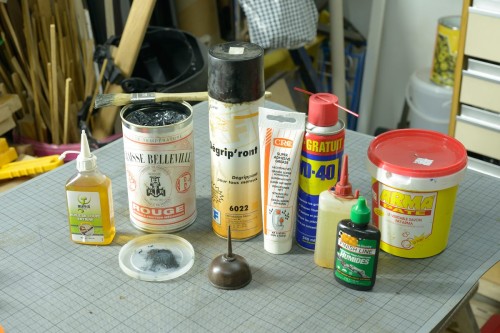

Du gras, plein de gras différents, pour plein d'usages. De gauche à droite, huile de coupe, (toujours lubrifier en perçant, taraudant ou coupant des matériaux durs), de la bonne graisse bien épaisse, deux dégrippants en bombe, de la graisse en tube, de l'huile fine, de l'huile spéciale chaîne de vélo pour milieux humides, au premier plan, une petite burette d'huile fine, et complètement à droite, le savon indispensable quand on s'est mis de tout ça plein les doigts (avec un peu de rouille et plein de microparticules), la pâte Arma, une pâte (comme son nom l'indique) avec comme du sable dedans, s'utilise en frottant les mains à sec puis rinçage à l'eau, impressionnant.

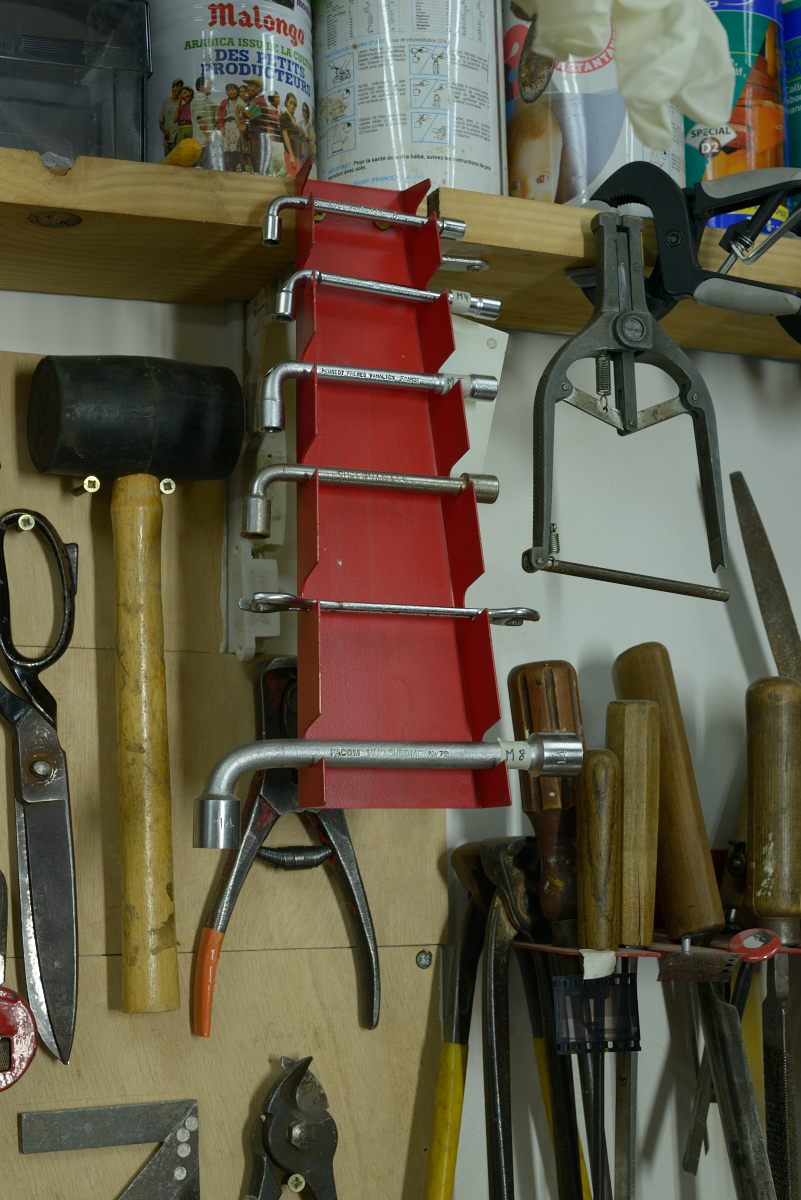

Pour le rangement des clés à pipe (vous noterez qu'il est noté, sur un petit bout de papier adhésif le filetage de vis auquel la clé correspond pour l'écrou).

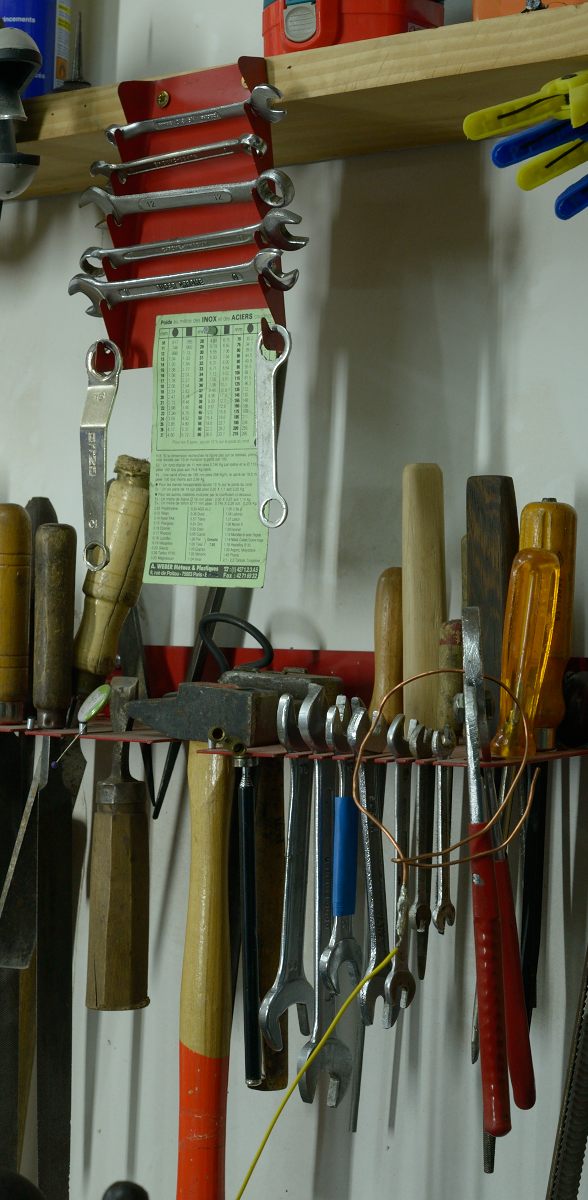

Pour le rangement des clés plates, avec la petite antisèche de chez weber pour la résistance des vis et le poids au mètre, pratique.



 Ces deux petits porte–outils en métal rouge, simplissimes et pratiques, je les ai acheté dans un vide grenier vraiment pas cher, sans trop savoir à quoi ils servaient, ils ont trainé un moment dans l'atelier, et un jour, j'ai décidé de les laver (ils étaient un peu poussiéreux et gras), et j'ai immédiatement trouvé leur usage !

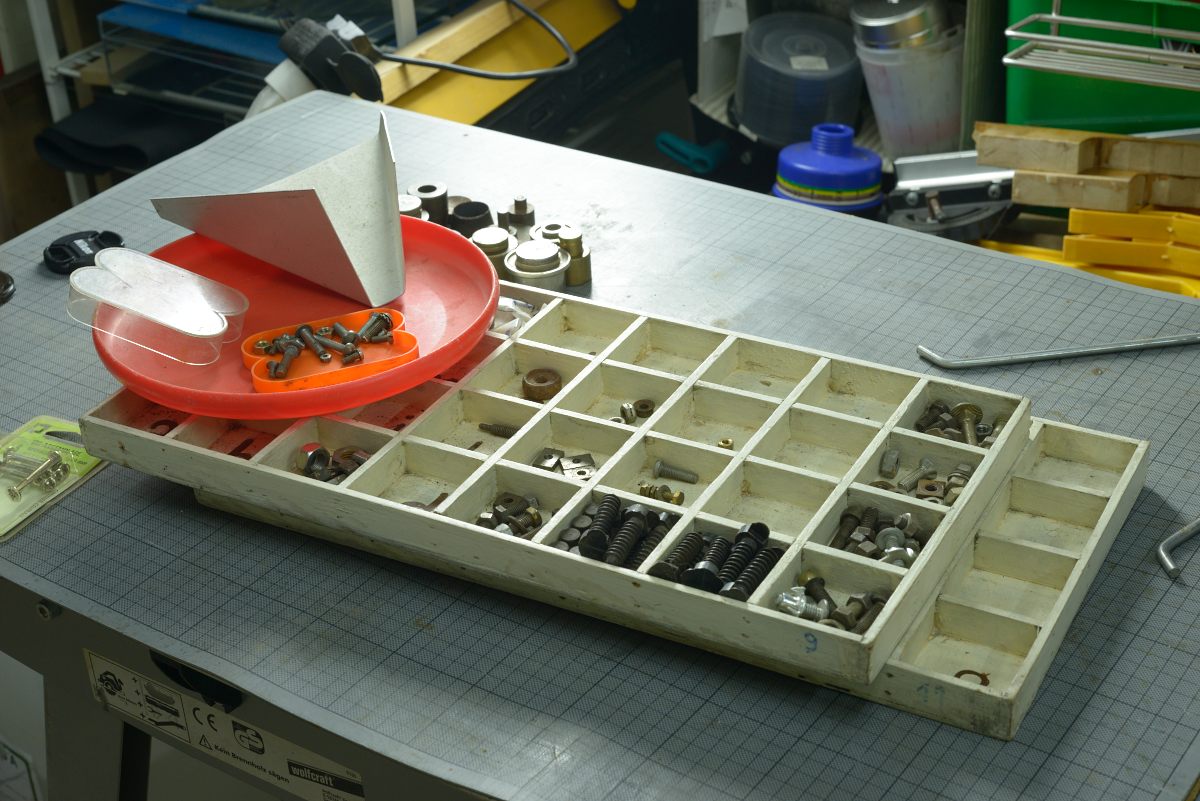

Quelques petites casses sont parfaites pour le tri des vis récupérées en vrac, un freesbee pour trier et une petite pelle entonnoir en zinc pour verser dans les tiroirs ou les sachets sans en renverser partout (et un aimant pour récupérer les vis dans les cases).

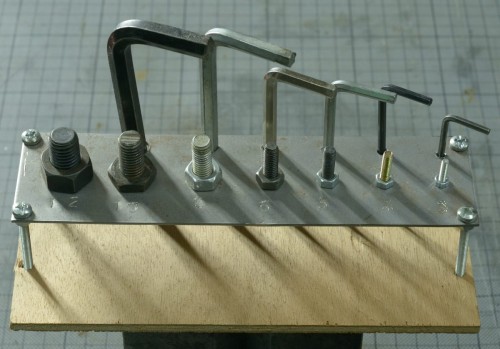

Un truc à bricoler pour quand on a un doute sur le diamètre d'une vis ou d'un boulon, et puis pour ne pas s'emmêler dans les clés Allen.

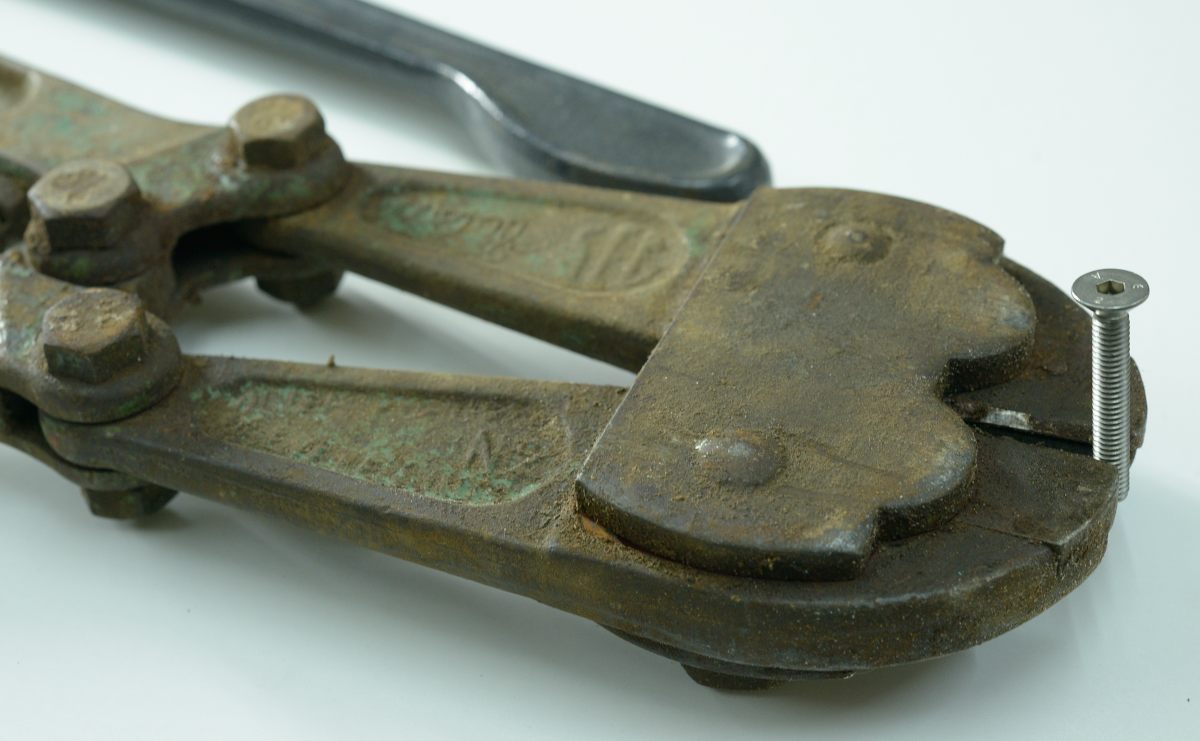

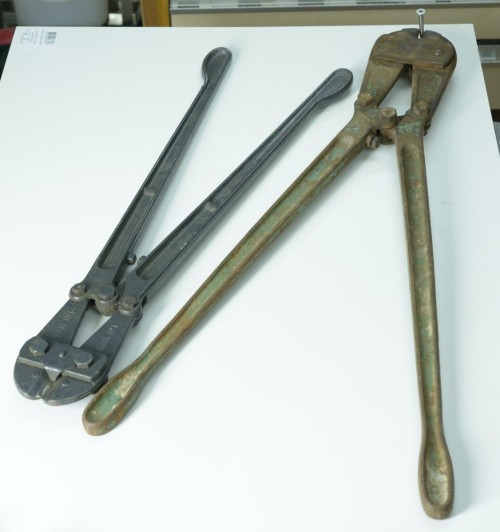

Bien plus efficace que la scie à métaux : le coupe boulons : CLAC !

Ici, pour vous donner une idée de l'échelle, une vis M6 40, mais surtout, ne faites pas comme ça pour la couper, mettez un écrou avant, afin de refaire le filetage proprement (sinon la vis sera inutilisable). Autre solution, plus bruyante, un coup sur le touret à meuler.

Quelques vis bien particulières :

Une vis sans fin, avec sa petite noix (à gauche, mais pas au bout).

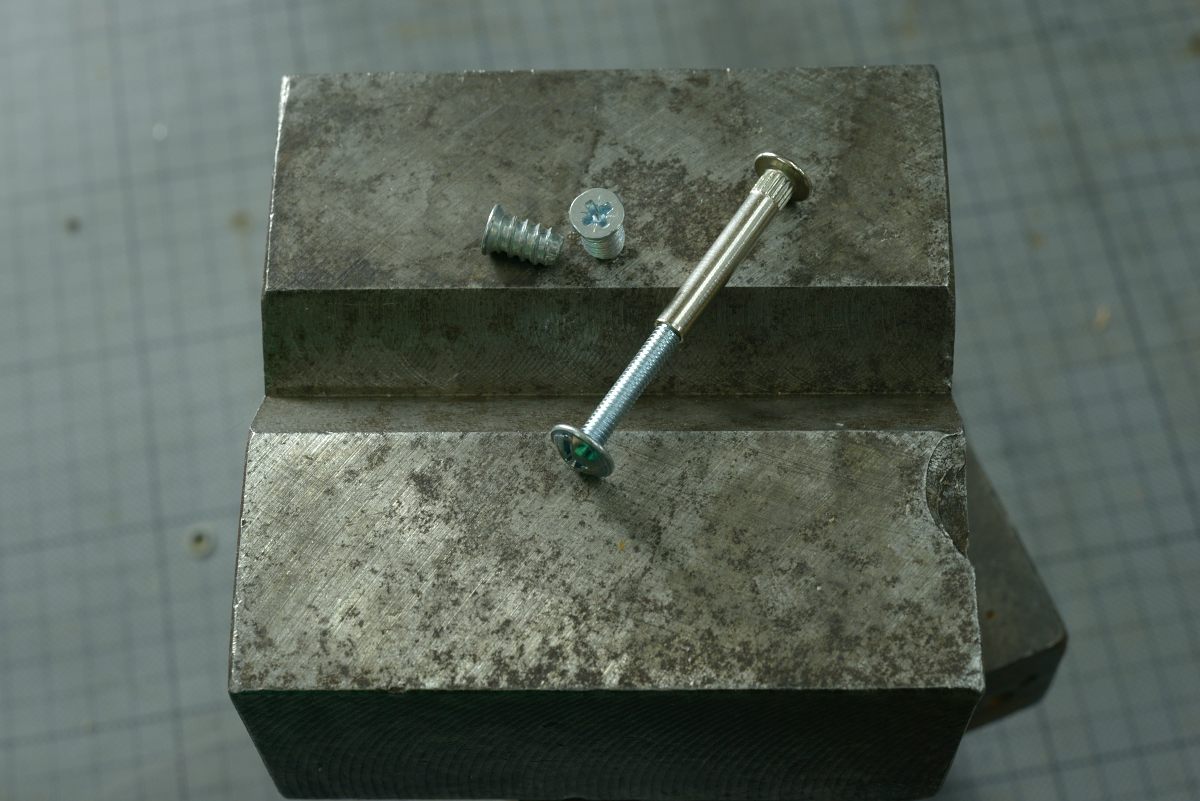

Vis de menuiserie scandinave.

Une photo de famille d'un de nos rédacteurs.

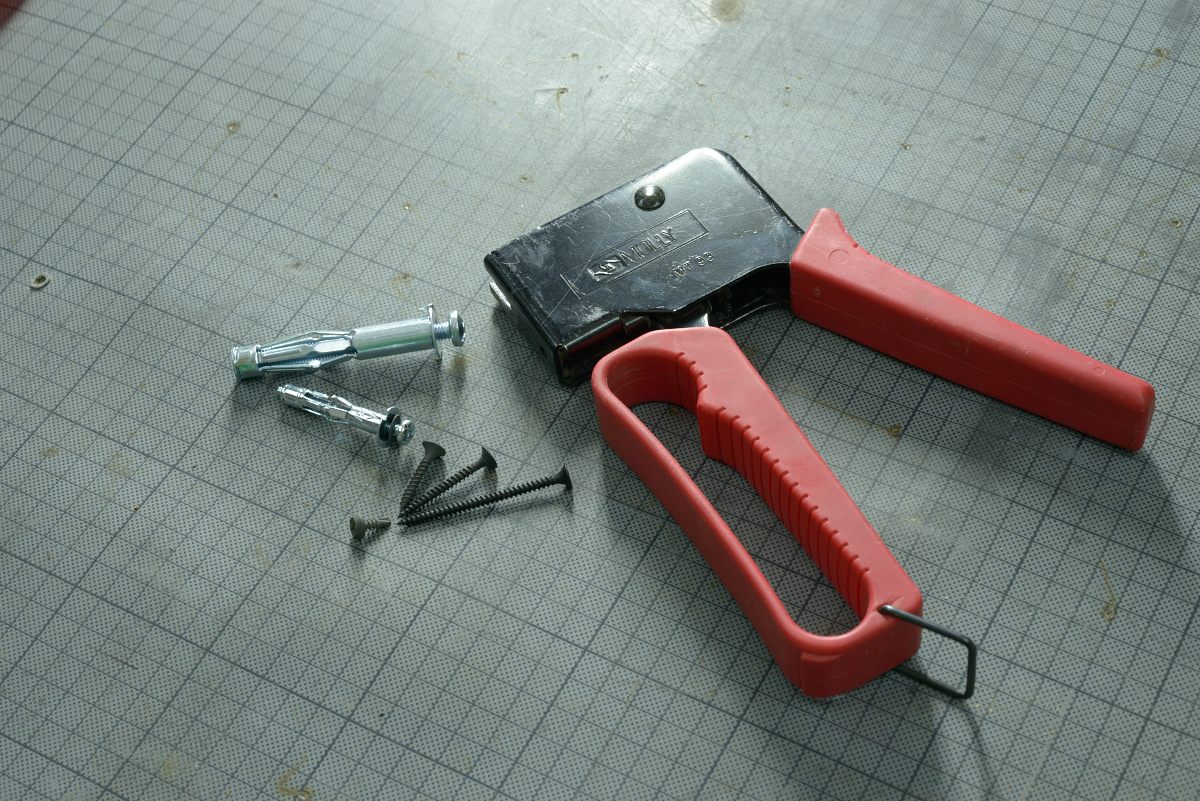

Pour les cloisons modernes en carton (placoplatre), les vis trompète autoperçantes pour le montage des plaques et les chevilles Molly avec la pince idoine.

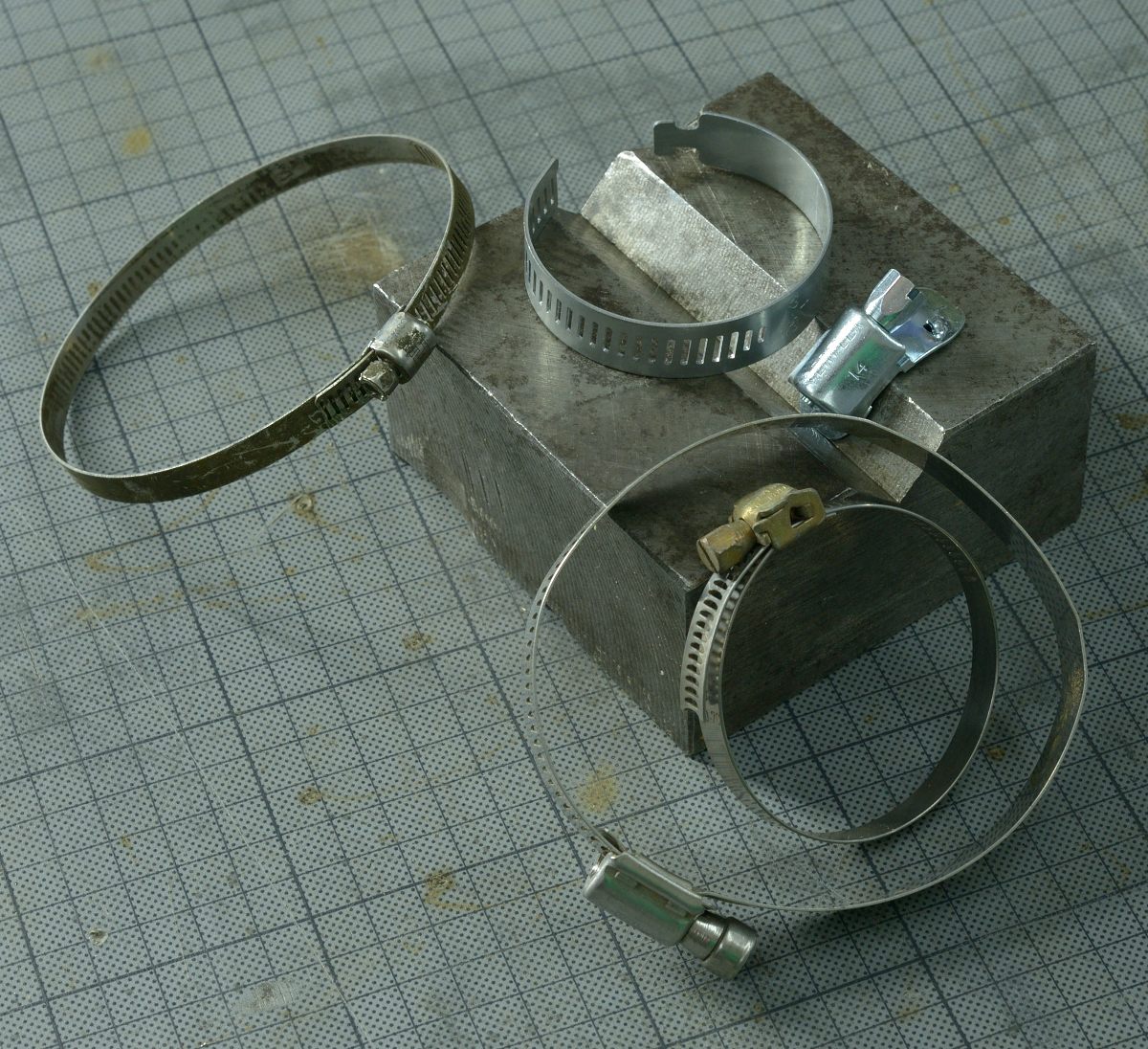

Les colliers Serreflex, là, c'est pareil, on n'a jamais le bon diamètre.



Et bien sûr,

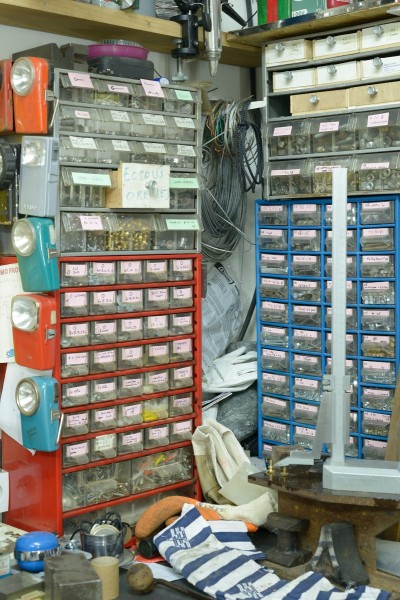

Jamais assez de tiroirs, ni de séparations dans les tiroirs. Pour être efficace, il faut absolument que chaque diamètre, longueur et type de tête soit séparé, et on sépare aussi les matériaux !

Et voilà, c'est est tout pour aujourd'hui.
Pour ce qui concerne les vis, mais c'était sans compter sur le



Schmilblick !

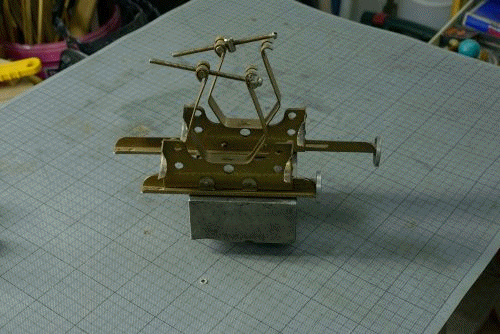

Une paire de merveilles.

C'est une merveille (c'est marqué dessus), ça m'a été offert dans un vide grenier, et je ne sais pas du tout ce que c'est, c'est de la tôle galvanisée, c'est trèèèèès joli,

Une jolie paire de merveille tourne, tête bêche.

Encore plus beau quand ça tourne !

Et il y a un mécanisme subtil

et que ça coulisse par ci, et que ça coulisse par là (message personnel pour moi–même : bien penser la prochaine fois que je fais un gif a utiliser la télécommande de sorte de ne pas faire bouger l'appareil en déclenchant)...

Vous avez une idée de ce à quoi ça servait ou bieeeeen ? (une petite idée vient de me venir à ce sujet).

Et voilà, c'est tout pour aujourd'hui.

Pour ce qui concerne le Schmilblick !

mais j'ai un petit additif à faire à l'article sur les étaux :

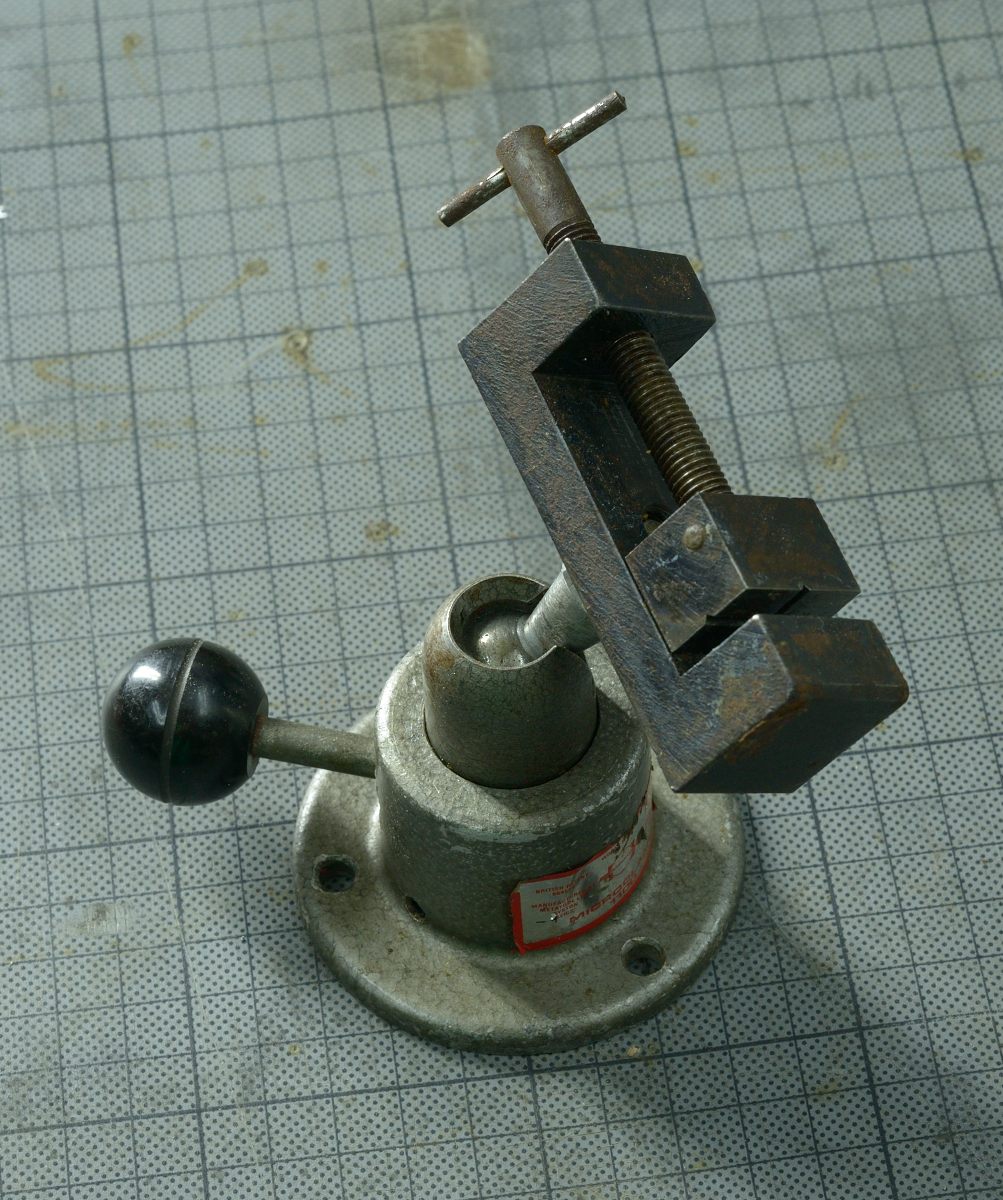

J'ai fini par trouver l'étau à rotule qui me manquait dans l'article précédent.

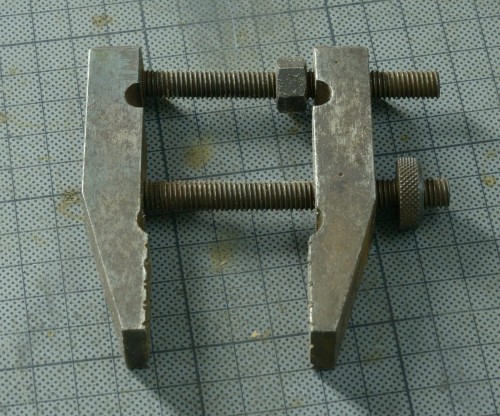

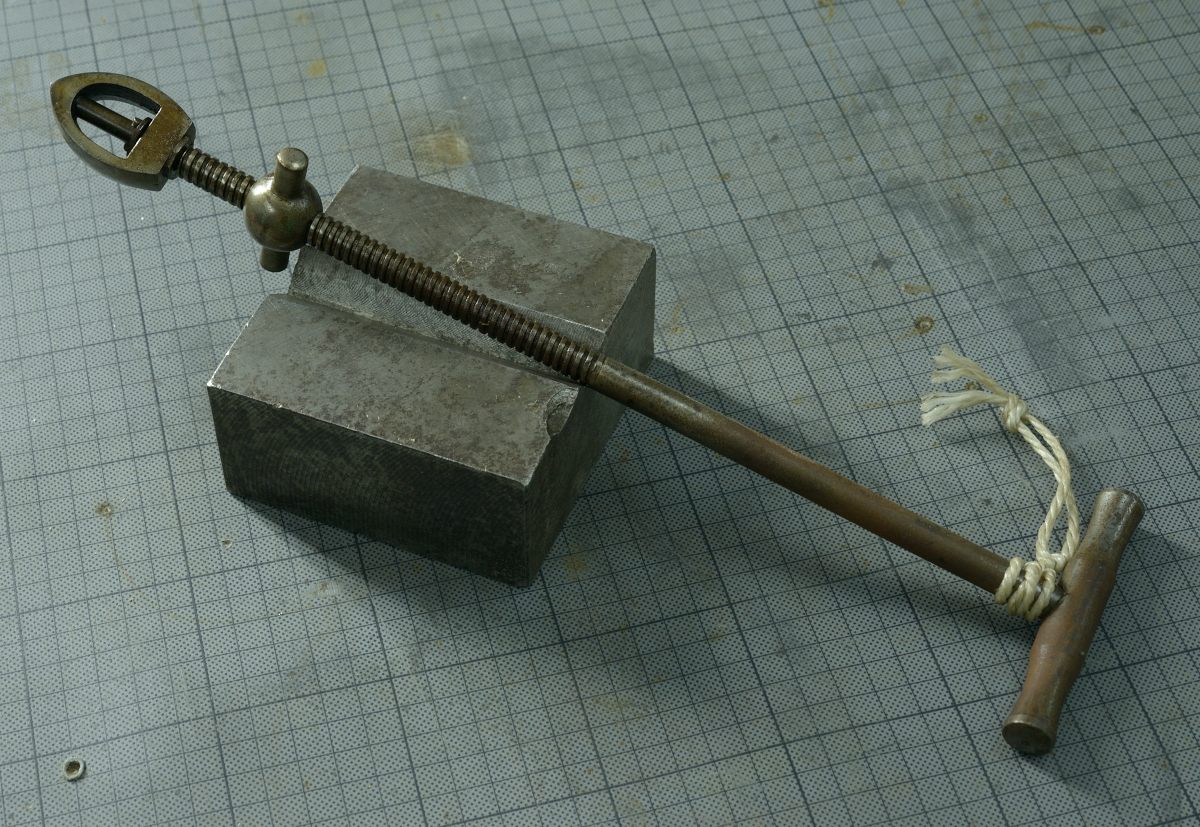

Et aussi ce petit étau que j'aime beaucoup et que j'avais essayé de vous décrire autant que faire se peu.

Et voilà, c'est vraiment tout pour aujourd'hui, vous avez patienté 42 minutes pour finalement avoir un article avec 42 photos.
