Vitesses intégrées sur les vélos

Hé oui, je vais à nouveau parler vélo aujourd'hui (les vacances d'été sont là, ça aide ! :-)), et plus précisément d'une technologie que j'ignorais jusqu'il y a peu et qui, si je ne l'utilise pas encore, me fait sérieusement de l'œil alors que j'envisage de renouveler mon matériel : les changements de vitesse intégrés.

Nous connaissons tous, ou presque, les changements de vitesses classiques, avec dérailleurs avant et arrière, plateaux et pignons.

800px-Shimano_xt_rear_derailleur

Un changement de vitesses classique avec dérailleur, ici à l'arrière du vélo.

Avec ce système, nous sommes tous retrouvés un jour ou l'autre les mains pleines de cambouis parce que la chaîne avait déraillé, sauté, voire carrément cassé… ou toute autre avarie du même genre.

Avec les moyeux arrières à vitesses intégrées, ça ne risque plus d'arriver : plutôt que de passer par plusieurs pignons (les couronnes dentelées à l'arrière) et plateaux (celles de l'avant), le système de changement de vitesses peut être intégré à l'intérieur du moyeu de la roue arrière, au moyen d'une combinaison sophistiquée d'engrenages (convenablement huilés). On change de vitesse en changeant les engrenages de position, ce qui se fait généralement par le biais de câble(s) de tirage actionné(s) par le cycliste au niveau du guidon. En dehors du moyeu lui-même, on n'utilise qu'un seul plateau et un seul pignon.

800px-Sturmey-Archer_SX3

Un moyeu à vitesses intégrées, ici de marque Sturmey-Archer. Notez le surdimensionnement du moyeu et l'unique pignon.

rohloff-14-eclate

Un « éclaté » du moyeu à vitesses intégrées Rohloff.

Une vidéo de son fonctionnement interne.

Quels en sont les intérêts, me demanderez-vous ? Ils sont multiples :

  • la transmission, étant à l'abri des intempéries (ce qui est très appréciable sur un VTT, notamment), risque beaucoup moins de se dérégler en cours de route et nécessite très peu d'entretien : une vidange complète tous les 5000 km pour le moyeu Rohloff par exemple ;
  • elle est globalement nettement plus durable pour cette même raison ;
  • on peut passer les vitesses à l'arrêt, super pratique en agglomération tout particulièrement ;
  • les sauts de chaîne sont bien entendus impossibles ;
  • la ligne de chaîne reste forcément parfaite…
  • et il est même possible d'utiliser une courroie de transmission à la place de ladite chaîne, ce qui exclut tout cambouis et réduit encore plus les risques de rupture.

Il y a néanmoins quelques inconvénients non négligeables :

  • le poids supplémentaire est conséquent (500 g de plus pour le système Rohloff, par exemple, par rapport à une transmission classique), ce qui est rédhibitoire si on fait de la compétition ;
  • le rendement est légèrement moindre, en raison des déperditions d'énergie dues aux frottements entre engrenages ; là aussi un compétiteur n'appréciera guère ;
  • les réparations sont nettement plus difficiles à effectuer lorsque les avaries surviennent quand même, ce qui n'est pas du tout évident à gérer si on se trouve seul à randonner dans la Pampa argentine !
  • un modèle haut de gamme est d'un prix très élevé : 1000 euros environ, par exemple, pour le moyeu Rohloff. Ceci dit, certains groupes haut de gamme à dérailleurs classiques peuvent atteindre des prix aussi élevés, voire plus encore.

Notez bien que les moyeux à vitesses intégrées ne sont absolument pas une trouvaille récente. La vénérable marque britannique Sturmey-Archer proposait déjà ce système (à deux vitesses alors) depuis le début du… vingtième siècle.

Et cela s'est bien perfectionné depuis, en témoigne l'offre actuelle bien résumée dans cet article, par des marques aussi diverses que Sturmey-Archer itself, Sram, Shimano (particulièrement avec son moyeu Alfine à 11 vitesses) et surtout Rohloff, une marque allemande qui propose le petit bijou de technologie déjà montré plus haut : le Speedhub, qui met à disposition pas moins de 14 vitesses.

csm_8007Z_29fcf0ea9b

Le moyeu à vitesses intégrées « Rohloff Speedhub »

Ce « Rohloff Speedhub » permet une plage de développements de 526 %, ce qui signifie que le plus grand développement, le quatorzième, est 5,26 fois plus grand que le plus petit, le premier. Ce moyeu est donc l'équivalent d'une transmission classique à trois plateaux et neuf ou dix pignons, et peut par conséquent être utilisé sur des terrains particulièrement vallonnés. Plus concrètement, combinées avec un plateau unique de 40 dents et un pignon unique de 16 dents, les quatorze vitesses du Rohloff vont de l'équivalent d'un braquet de 24/34 pour la plus petite vitesse à un braquet de 52/14 pour la plus grande, sur une transmission classique. De quoi grimper aux murs (presque) littéralement et les descendre à une bonne vitesse. Autrement dit, cela correspond tout à fait à mon genre de pratique.

Shand Stoater

Un vélo de route équipé d'un moyeu Rohloff.

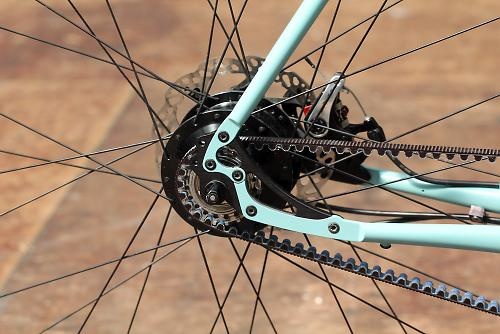

Shand Stoater - hub gear

Ici utilisé avec une courroie de transmission et non une chaîne.

Shand Stoater - bottom bracket-1

Mono-plateau, évidemment.

Pour certains types d'utilisateurs, on peut ajouter un autre inconvénient : par défaut, ce système de changement de vitesses est commandé par une poignée rotative. Si ce n'est pas forcément handicapant sur un vélo de ville, VTT ou VTC ordinaire à guidon plat, c'est vraiment problématique sur un guidon de route à trois positions. Aujourd'hui, sur ces guidons, une transmission classique est commandée par des leviers intégrés directement aux cocottes de freins, ce qui est très confortable et ergonomique : les mains restent le plus souvent dans la même position pour diriger, freiner et changer de vitesses.

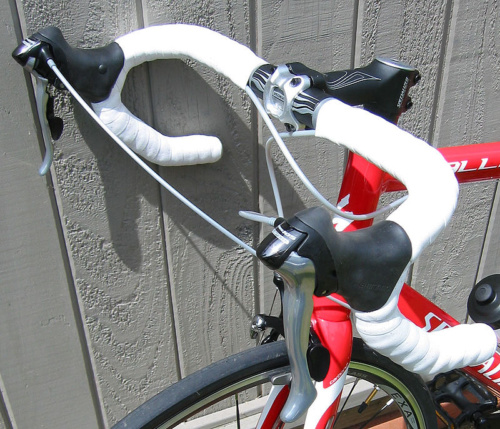

800px-Shimano_105-5500_shifters

Un guidon route avec cintre à trois positions et leviers de changements de vitesse intégrés aux poignées de frein, tel qu'on peut en trouver actuellement.

Avec un moyeu à vitesses intégrées, on place généralement la poignée rotative en haut du cintre de route, ou à une des extrémités, ce qui n'est guère confortable : les mains doivent faire un déplacement potentiellement dangereux pour passer des levier de freins à cette poignée et vice versa.

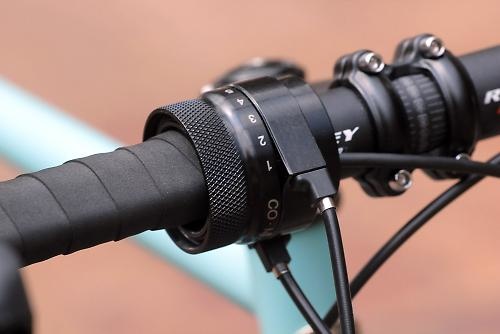

Shand Stoater - grip shifter

Commande de vitesse au centre du cintre… peu pratique.

Néanmoins, des solutions existent. Par exemple, l'ajout de ce petit boîtier « Rohbox » au moyeu Rohloff permet de l'actionner par des leviers route de marque Sram ou Campagnolo, moyennant une transformation interne de ceux-ci.

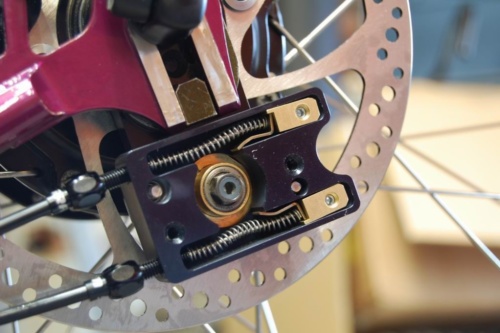

Gebla-Rohbox-for-Rohloff-Hub-04-1000x665

Ce petit boîtier permet d'actionner les vitesses du moyeu Rohloff par l'intermédiaire de leviers de frein route. Cent fois plus ergonomique que la poignée tournante fournie par défaut !

Si on utilise le moyeu Shimano Alfine (malheureusement moins performant avec ses 11 vitesses maximum), il est même possible de les commander avec des leviers Shimano standards, sans modification particulière, y compris les leviers à commande électronique. On en voit un exemple dans cet article.

Tout récemment (2012) est apparue une alternative sérieuse au changement de vitesses dans le moyeu : l'inclusion de ces vitesses dans le boîtier de pédalier. C'est la marque allemande Pinion qui en a sorti le premier exemplaire performant. À 18 vitesses s'il vous plaît (plage de développement de 636 % !).

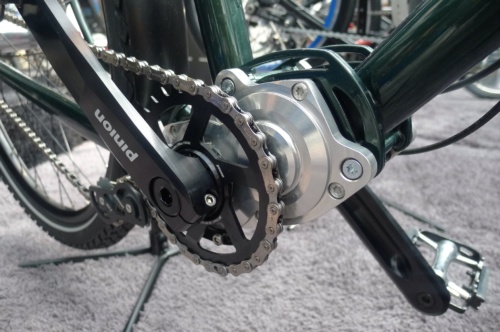

wpid-Photo-29082012-752-PM2

Le système Pinion, aux 18 (!) vitesses intégrées au boîtier de pédalier.

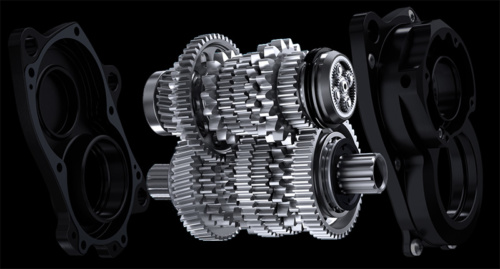

Pinion-Animation

Éclaté du système Pinion…

Outre le plus grand nombre de vitesses possibles, la répartition des masses, avec le changement de vitesses au centre du vélo, est meilleure. Malheureusement c'est encore plus lourd qu'un Rohloff (2,7 kg contre 1,8 kg) et surtout encore plus onéreux… 2500 euros environ ! Également, il faut un cadre spécifiquement conçu pour le système Pinion… et il n'y a pas moyen (actuellement) de le rendre compatible avec les leviers de changement de vitesses pour vélos de route, mais ça pourrait arriver un de ces jours prochains.

Bref, si passer à l'un ou l'autre système de changement de vitesses intégré me tente, je ne suis pas encore complètement convaincu, et si je le devenais, il me faudrait disposer de moyens financiers conséquents, ce qui n'est pas le cas actuellement. Autrement dit je vais en rester à mon changement de vitesses classique quelque temps encore !

Pour conclure, une petite vidéo idéale pour rappeler à tous que disposer de plusieurs vitesses à vélo, qu'elles soient classiques ou intégrées au moyeu arrière ou au pédalier, reste un énorme progrès par rapport à un vélo à pignon fixe… autrement dit à une seule vitesse et sans roue libre ! :-)
