Rangement surprise

Vous l'avez peut-être remarqué, grâce à quelques articles publiés ici ou là, j'aime beaucoup lire. Et je ne suis pas encore passé à la dématérialisation, ça me tente bien un peu, pour les classiques, éventuellement, mais j'aime bien le papier, et puis j'aime bien prêter ou offrir un livre que j'ai apprécié, auquel cas, l'objet livre est quand même bien plus pratique. Mais quand on lit beaucoup, on fini par avoir beaucoup de livres. La bibliothèque du couloir était pleine à craquer et de nombreux volumes s'entassaient un peu partout, en piles instables au sol, fourrés n'importe comment dans des placards, yennavais partout ! ce n'était plus tenable...

Et madame m'a montré un passage d'une émission de télévision nippone au cours de laquelle un architecte avec une grosse équipe refait entièrement une librairie (ou étais-ce une bibliothèque de prêt ? je ne sais plus) de mangas tenue par une ancêtre qui était obligée de monter sur les cartons pour aller chercher certains ouvrages; il y a le même genre d'émissions sous nos cieux, ce n'est pas le genre d'images qui bougent que je regarde normalement, mais au Japon, les architectes sont assez originaux dans leurs propositions, et s'il se trouve un pays où le manque d'espace est criant, c'est bien celui-là, et donc un soin tout particulier y est donné  à l'optimisation de chaque centimètre carré.

Donc, pour ranger les livres, une bibliothèque s'impose. Mais j'ai vraiment de nombreux livres, et je disposais d'assez peu de mètres linéaires pour les ranger, un placard de 163 centimètres de large, un peu biscornu (le mur du fond n'est pas à angle droit, c'est normal, c'est moi qui ai fait les plans de chez moi ;o).



Bib1

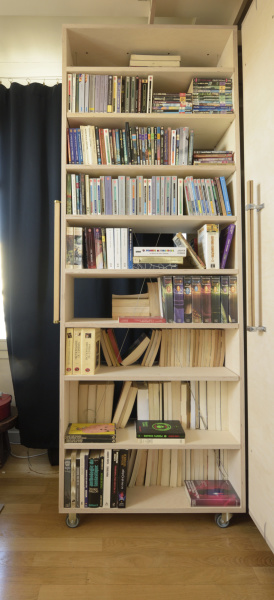

J'ai donc fait un truc comme ça : des planches, reliées entre elles, avec quelques vis et tourillons, dont de nombreuses horizontales de 73 cm par 29,5, sur lesquelles on peut poser des livres, ici, le rayonnage de la SF pas encore lue (y'a beaucoup de vide, et c'est pas plus mal).

La longueur a été entièrement pensée... par rapport aux dimensions des panneaux que j'ai acheté, initialement, j'avais prévu de faire 80 cm de long, mais un bon calcul (et le calepinage, tout un art, à refaire plusieurs fois pour être bien sûr ;o) m'a permis de gagner presque un panneau.

Les espaces entre chaque étagère ont soigneusement été prévus pour que presque toutes les tailles de livres y trouvent leur place, les plus hauts en bas, les plus petits tout en haut (hormis les grand livres avec des images, photo, cuisine, jardin, BD, qui ont un autre emplacement, de toutes façons, c'est réglable, et puis, c'est du bois...).

Bon, je commence à vous connaitre, yenna dans le fond qui ralent déjà en disant « mais c'est quoi cette arnaque, on nous promet de gagner des mètres cubes et voilà, juste une bête bibliothèque ! remboursez ! ».

Alors déjà, c'est gratuit, donc, si ça ne vous agrée pas, allez voir ailleurs si j'y suis. Mais avant, jetez donc quand même un coup d'œil à ça :

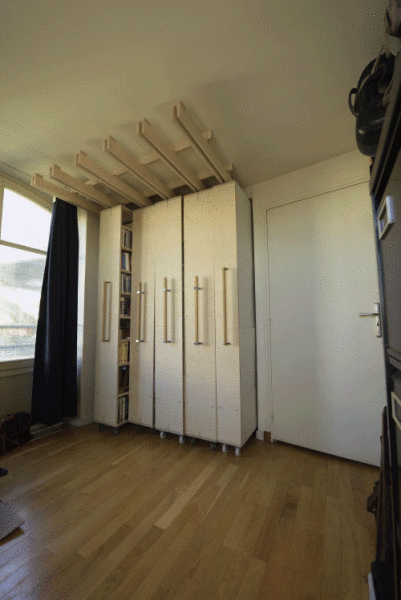

Bibgif

Héhé !

Voilà donc l'idée, six bibliothèques, sur roulettes (la sixième, complètement à gauche n'est pas encore faite, j'ai d'abord construit un prototype pour faire toutes les conneries possibles, ensuite j'en ai fabriqué quatre autres (j'ai aussi refait les mêmes bêtises et pire au moment de la production en série, mais je trouve le résultat convenable), laissant l'espace pour la dernière, ça me donnait un peu de marge au cas où il y aurait eu trop peu de place pour la caser, finalement, ça va, il fallait 205 mm pour un meuble de 200 –de large–, et c'est pile poil, je vais donc pouvoir finir, mais comme environ 40 % de celles qui sont réalisées est vide, je vais plutôt faire un petit poste de travail pour la soudure à l'étain avec une table dépliante, ça va être bath !), qui me proposent, c'est complètement fortuit, mais ça tombe bien, environ 42 mètres linéaires d'étagères, ce qui aurait nécessité plus de 5 mètres de mur pour une bibliothèque normale. Les deux extrêmes sont de 200 mm de large et les quatre du milieu font 295, ce qui permet, dans celles des extrémités de ranger les plus grands gabarits, et dans celles du mitant d'avoir des rayonnages des deux côtés (la très grande majorité des livres fait moins de 15 cm de large).

C'est bien pratique d'avoir le recto et le verso, au dos de la première photo, la bibliothèque avec les livres de SF non lus, et bien j'y ai mis ceux que j'avais déjà parcourus, elle est plus garnie. J'ai beaucoup plus de retard dans l'étagère dédiée aux romans noirs non lus, et encore plus avec les « autres livres » pas encore lus. En tout cas, c'est un des avantages principaux, outre le gain de place : je m'y retrouve dans mes bouquins !

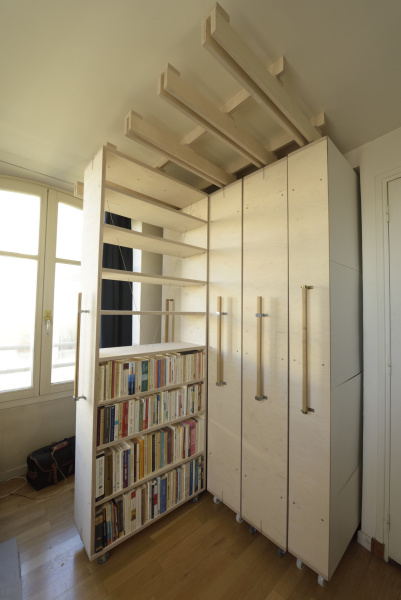

_DSC3572

Celle ci est presque vide, au sol, de simple roulettes, au moins 5 cm de diamètre,

_DSC3573

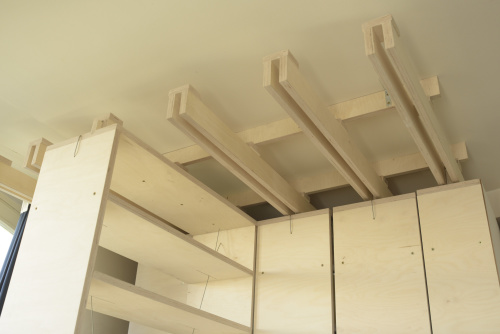

 en haut, des rails de guidage pour... guider.

_DSC3576

Tout est dans le même matériau, du multipli bouleau, un contreplaqué finnois aux couches très fines, j'ai optimisé les chutes

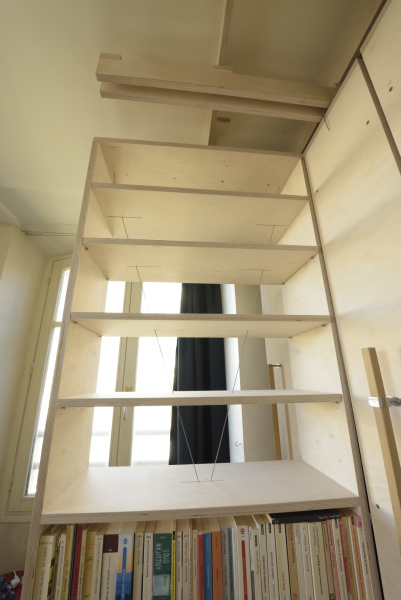

_DSC3573

comme les quatre bibliothèques centrales n'ont pas de fond, et que, pleines, elles pèsent un poids considérable, j'ai tenté de résoudre le problème de l'équerrage indispensable à un meuble aussi haut (et mobile, de surcroit), par un système de câbles tendus à chaque angle vers l'angle opposé,

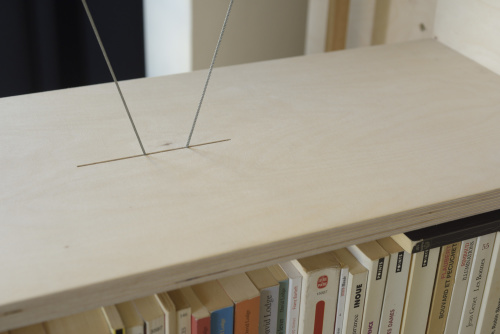

_DSC3575

et se croisant vers le milieu du meuble. C'est pas mal, il reste de la souplesse, mais je voulais tester le principe avant de tendre un peu plus les câbles

Dans la vidéo japonaise (que je vous aurais bien montrée, mais dont le lien ne fonctionne plus) ils avaient aussi mis un rail en bas, mais, je me suis dit qu'au Japon, c'était en prévention des risques sismiques, et puis finalement, maintenant qu'elles sont bien chargées, je me dit qu'un petit rail en bas ne serait pas du luxe, on va améliorer... en essayant de ne pas massacrer le plancher, là, je n'ai fait que quatre trous dans le plafond pour tenir les six rails).

bib01

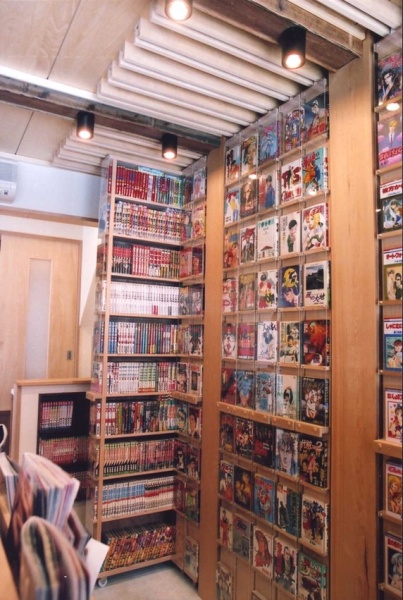

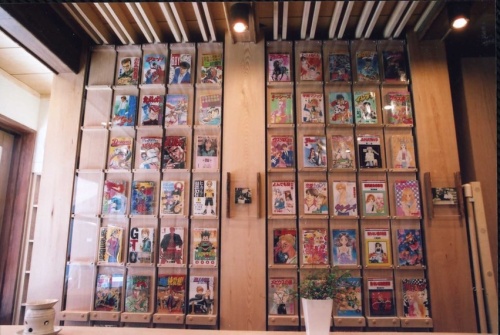

ma douce a réussi a trouver ces photos de l'originale

Que j'ai étudiées à la loupe.

Je crois que je vais tester le système des couvertures en façade, c'est simple à mettre en œuvre (quoiqu'un peu long) et c'est vraiment plus chouette de voir les couvertures que les dos. Après, ça peut faire un aspect bigarré peut-être fatigant à la longue.
bib02

dépliée, c'est un système à un seul côté, plus rigide, avec un fond, et tous les livres ont la même taille, ce qui simplifie les mesures, elles sont aussi beaucoup moins profondes, c'est certes beaucoup plus léger que mon bricolage, mais c'est un gros budget roulettes !



bib

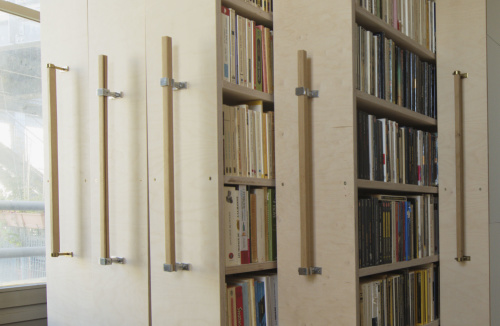

sur les miennes, les poignées sont grandes , pour que les mouvements soient le plus équilibré possible entre le haut et le bas (c'est un effet de la construction « souple » avec haubans câblés), des chutes de parquet avec de la quincaillerie pour tringles à rideaux dénichée dans mes tiroirs (disparate, trois en aluminium, et trois en laiton, je n'avais pas douze pièces identiques en stock ;o).

J'espère que ça va vous donner des idées d'aménagement, ou de lecture. Il est évidemment envisageable d'acheter des bibliothèques en sciure nordique et de leur coller des roulettes. En tout cas, maintenant, vous savez pourquoi je me suis amusé avec une scie plongeante ces derniers temps.
